Entstehungsgeschichte von Quarzoszillatoren

Ⅰ.Einführung
Kristalloszillatoren, als Kernkomponenten zur Frequenzsteuerung, finden breite Anwendung in Industrieanlagen, Sicherheits- und Überwachungssystemen, Medizingeräten, Automotive-Elektronik, Smart-Home-Geräten und anderen Bereichen. Aus makroskopischer Perspektive betrachtet, besteht ein wesentlicher Zusammenhang zwischen dem Aufbau globaler Informationsinfrastrukturen und der Entwicklung von Kristalloszillatoren. Dieser Artikel analysiert systematisch den technologischen Entwicklungsweg von Kristalloszillatoren – von der Entdeckung des piezoelektrischen Effekts bis zur Nanogehäuse-Integration – und zeigt auf, wie sie durch vier industrielle Revolutionen den technologischen Fortschritt der Menschheit vorantreiben.



Ⅱ.Entwicklungsgeschichte der Kristalloszillatoren



1. Technologische Pionierphase

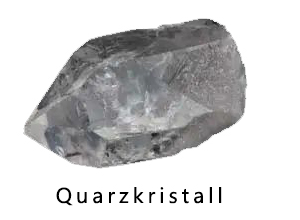

1880 entdeckten die Brüder Jacques und Pierre Curie während ihrer Forschung an Quarzkristallplatten, dass mechanische Belastung der Platten zu einer Ladungsverschiebung führt, und formulierten das Konzept des piezoelektrischen Effekts.

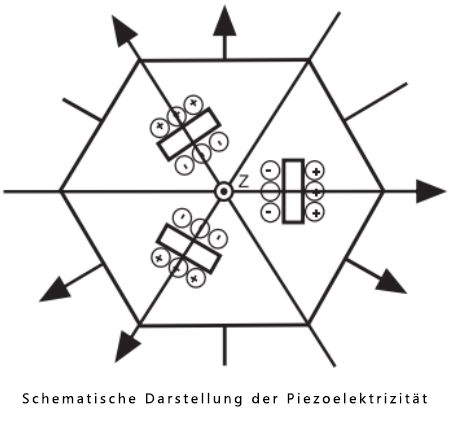

Prinzip des piezoelektrischen Effekts:
Wird Druck auf piezoelektrisches Material ausgeübt, entsteht eine elektrische Potentialdifferenz (direkter piezoelektrischer Effekt). Umgekehrt erzeugt angelegte Spannung mechanische Spannung (inverser piezoelektrischer Effekt). Handelt es sich um Hochfrequenzschwingungen, entsteht Hochfrequenzstrom. Wird ein hochfrequentes elektrisches Signal an Piezokeramik angelegt, entsteht ein Hochfrequenz-Schallsignal (mechanische Schwingung), bekannt als Ultraschallsignal.

1918: Paul Langevin erforschte den Einsatz von aus Quarzkristallen geschnittenen Platten zur Entwicklung eines frühen Sonarsystems zur U-Boot-Erkennung.
Prinzip des Sonarsystems: Ein System, das verschiedene Sonarfunktionen organisch integriert, um Informationen umfassend zu verarbeiten und zentral zu steuern, um vielfältigen taktischen Anforderungen gerecht zu werden. Hauptfunktionen umfassen Geräuschpeilung, Echomessung (Entfernungsbestimmung), Sonarimpulserkennung, Zielidentifikation und Torpedowarnung. Bei dieser Arbeit verwendete Langevin X-Schnitt-Quarzplatten zur Erzeugung und Detektion von Schallwellen im Wasser.

1921: Professor Walter G. (W.G.) Cady von der Wesleyan University ließ den Quarzkristalloszillator patentieren. Für dieses Patent nutzte er einen Quarzkristallresonator zur Steuerung der Frequenz eines Oszillators. Er beschrieb auch die Verwendung von Quarzstäben und -platten als Frequenznormale und Filter. Daher gilt Cady allgemein anerkannt als der erste, der einen Quarzkristall zur Steuerung der Frequenz einer Oszillatorschaltung einsetzte.

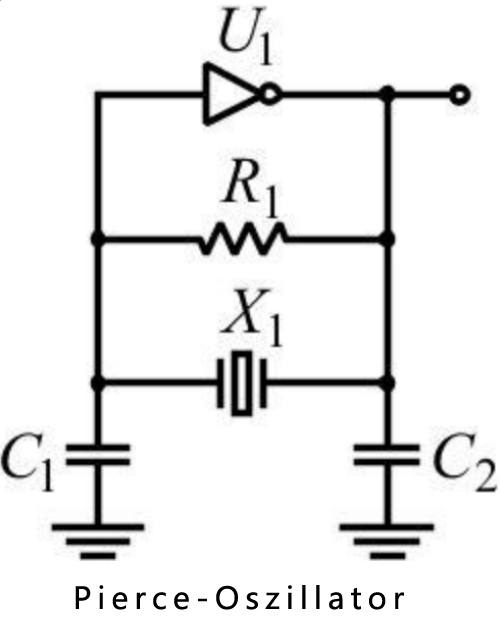

1923: Professor G. W. Pierce von der Harvard University entwickelte eine Kristalloszillatorschaltung, bei der der Kristall zwischen Gitter und Anode einer Elektronenröhre platziert wurde. Dies war der Vorläufer der Pierce-Oszillatorkonfiguration.

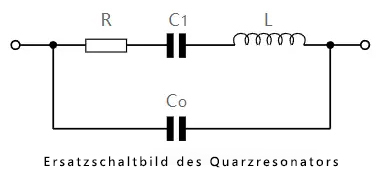

1925: Westinghouse Electric installierte einen Kristalloszillator als Master-Oszillator für ihren Radiosender KDKA. Van Dyke entwickelte das Ersatzschaltbild des Quarzresonators. Das Ersatzschaltbild eines Quarzresonators weist zwei Resonanzfrequenzen auf: Die Serienresonanzfrequenz (fS), bei der der Zweig Lg, Cg, Rg resoniert, und die Parallelresonanzfrequenz (fP), die Resonanzfrequenz des gesamten Ersatzschaltbildes. Da Cg < C0 ist, liegen diese beiden Frequenzen sehr dicht beieinander. Aus dem Ersatzschaltbild des Quarzresonators lässt sich seine Blindwiderands-Frequenzcharakteristik ableiten. Zwischen fS und fP verhält sich die Schaltung induktiv, außerhalb dieses Bereichs kapazitiv.

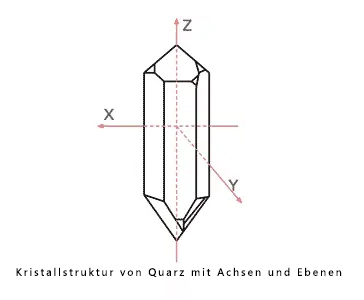

1926: Y-Schnitt-Kristalle wurden erstmals entdeckt und verwendet. Bis zu diesem Zeitpunkt waren ausschließlich X-Schnitt-Quarzkristalle im Einsatz. Es wurde festgestellt, dass der Temperaturkoeffizient von X-Schnitt-Kristallen etwa -20 ppm/°C beträgt, während der von Y-Schnitt-Kristallen etwa +100 ppm/°C betrug. Dies zeigte, dass unterschiedliche Schnittrichtungen der Kristallplatten unterschiedliche Temperaturkoeffizienten aufweisen können.

1927: Warren Marrison von Bell Laboratories entwickelte den ersten Quarzkristalloszillator-Standard.

1928: Warren Marrison (Bell Telephone Laboratories, Anm.: Das Datum 1928 für Marrisons Uhr ist historisch korrekter als der Hinweis auf die 1950er Jahre) entwickelte die erste Quarzuhr. Quarzuhren ersetzten Präzisionspendeluhren als die genauesten Zeitmessgeräte der Welt (bis zum Aufkommen von Atomuhren).
Prinzip der Atomuhr: Atomuhren messen die Zeit mittels elektromagnetischer Wellen, die bei der Absorption oder Abgabe von Energie durch Atome emittiert werden. Ihr Zeitmessmechanismus erreicht eine solche Präzision, dass die Abweichung nur etwa 1 Sekunde in 20 Millionen Jahren betragen kann. Atomuhren sind nach wie vor die genauesten Zeitmessinstrumente der Welt.





1934: Quarzresonatoren mit AT-Schnitt und BT-Schnitt traten erstmals auf. Diese Schnittorientierungen wurden unabhängig voneinander entdeckt von Lack, Willard und Fair (USA); Koga (Japan); sowie Beckmann und Straubel (Deutschland).



2. F&E-Periode: Erreichen der Serienfertigung

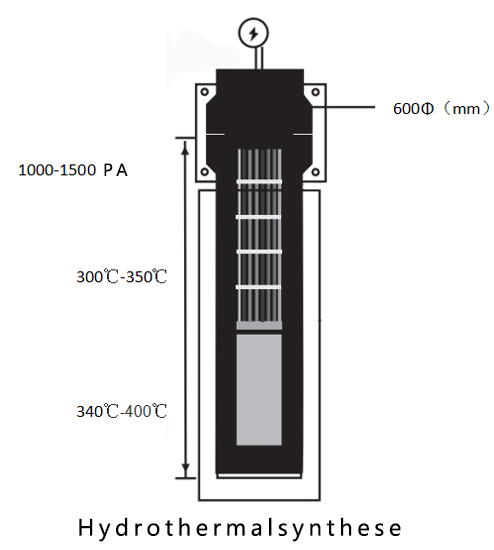

1950: Die Atomuhr wurde entwickelt. Quarzuhren erreichten eine maximale Genauigkeit von 1 Sekunde in 30 Jahren (ca. 30 ms/Jahr). Bell Laboratories entwickelte ein hydrothermales Verfahren zum kommerziellen Züchten von Quarzkristallen.

1956: Synthetisch gezüchteter Quarz wurde allgemein verfügbar.



3. Entwicklungsperiode: Serienfertigung, Skalierung und Übergang von militärischer zu ziviler Nutzung

1968: Juergen Staudte von North American Aviation erfand das Fotolithografieverfahren zur Herstellung von Quarzoszillatoren. Dies ermöglichte es, sie klein genug für den Einsatz in tragbaren Produkten wie Armbanduhren zu fertigen.

1970: Fast alle in elektronischen Produkten verwendeten Kristalle waren synthetisch.

1976: Die ersten Kristalle mit SC-Schnitt wurden verfügbar. Sie werden hauptsächlich in Ofen-geregelten Kristalloszillatoren (OCXO - Oven Controlled Crystal Oscillators) eingesetzt, da sie bei den Betriebstemperaturen dieser OCXOs den optimalen Temperaturkoeffizienten aufweisen.



4. Periode der raschen Entwicklung: Diversifizierung elektronischer Produkte und Anwendungen

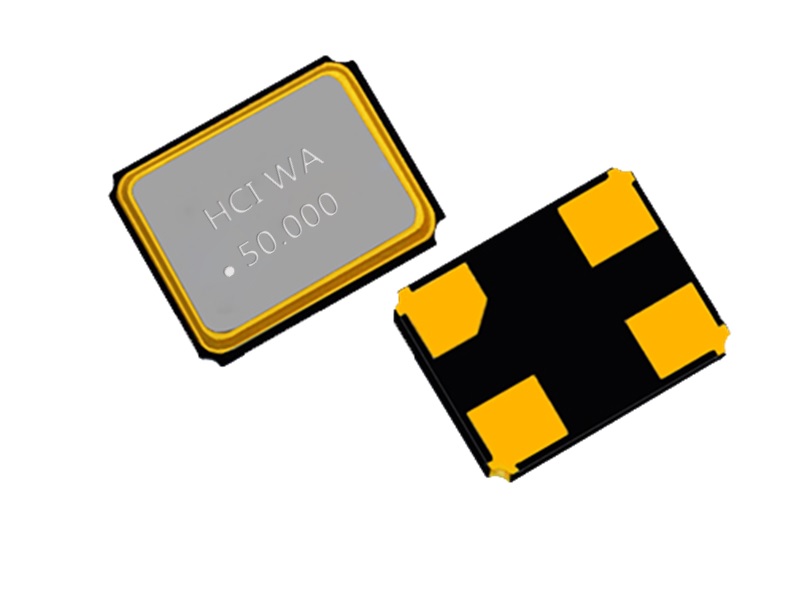

Von 1990 bis heute: In den letzten über 30 Jahren verlagerte sich die Entwicklung von Quarzoszillatoren von DIP-Gehäusen (Dual In-line Package) zu SMD-Gehäusen (Surface Mount Device) mit kleineren Abmessungen. Die Gehäusetechnik entwickelte sich von traditionellen Metallgehäusen hin zu Gehäusen aus Kunststoff, Metall und Keramik. Präzision und Betriebsfrequenzen haben sich signifikant erhöht, was zunehmend verfeinerte Fertigungsprozesse erforderte. Die Anwendungsbereiche haben sich von einzelnen Einsatzdomänen hin zu heutigen diversifizierten Szenarien erweitert, darunter 5G, IoT (Internet der Dinge), Automotive-Elektronik, Smart Healthcare und intelligente Haushaltsgeräte.

III. Zusammenfassung
Die über 70 Jahre von 1880 bis 1956 markierten die Anfangsperiode der Quarzoszillatoren. Diese Ära war geprägt vom Auftreten zahlreicher innovativer Talente und einem stetigen Strom tiefgreifend einflussreicher Erfindungen. Die Entwicklung der Quarzoszillatoren zu ihrem heutigen Stand hat viele Jahre in Anspruch genommen. Technologischer Fortschritt kann nicht über Nacht geschehen; er ist ein schrittweiser Prozess des Verstehens, Entdeckens und der Reifung.
