Technischer Artikel: Der Zusammenhang zwischen externen Lastkondensatoren und der Kristalllast

In elektronischen Schaltungen sind Kristalloszillatoren eine der häufigsten Taktquellen. Um ein einwandfreies Anschwingen und einen stabilen Betrieb eines Kristalloszillators zu gewährleisten, müssen die externen Lastkondensatoren in der Schaltung basierend auf seiner Lastkapazität (CL) entsprechend ausgelegt werden. Eine fehlerhafte Kondensatorabstimmung kann zu Anschwingschwierigkeiten, erhöhter Frequenzabweichung und sogar zu Systeminstabilitäten führen.

Dieser Artikel erläutert detailliert die Bedeutung der Lastkapazität eines Kristalloszillators, die Berechnungsmethode für externe Kondensatoren sowie praktische Überlegungen beim Schaltungsdesign.



Ⅰ.Was ist die Lastkapazität (CL) eines Kristalloszillators?
Kristallhersteller geben typischerweise einen nominalen Lastkapazitätswert CL, z.B. 18pF, 20pF oder 12pF, im Datenblatt an. Dies bedeutet, dass der Kristall unter dieser kapazitiven Last kalibriert wurde, um seine nominelle Oszillationsfrequenz zu erreichen.
Mit anderen Worten: Der Kristalloszillator liefert nur dann eine präzise Frequenz, wenn die äquivalente Lastkapazität gleich CL ist.



Ⅱ.Wie beeinflussen externe Kondensatoren die Lastkapazität?

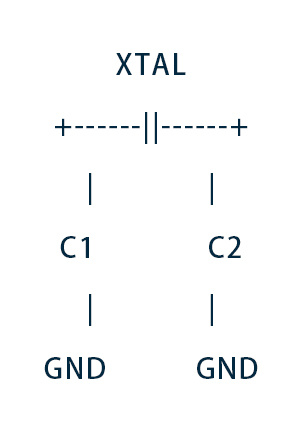

Eine typische Kristalloszillatorschaltung ist wie folgt konfiguriert:

▪ C1 und C2 sind externe Kondensatoren, die mit Masse verbunden sind (üblicherweise SMD-Kondensatoren).

▪ Die beiden Anschlüsse des Kristalls (XTAL) sind mit den beiden Pins des Oszillators verbunden.

▪ Die äquivalente Lastkapazität CL ergibt sich aus der Reihenschaltung von C1 und C2 unter Berücksichtigung der durch die Leiterplatte und das Gehäuse verursachten parasitären Kapazität (Cp).





Ⅲ.Berechnungsformel: Wie werden externe Kondensatorwerte basierend auf CL bestimmt?
Die Formel für die äquivalente Lastkapazität (CL) lautet wie folgt:

Wo:

▪ C1, C2: Externe, mit Masse verbundene Kondensatoren.

▪ Cp: Parasitäre Kapazität, verursacht durch PCB-Leiterbahnen, Gehäuse etc. (typischerweise 2pF bis 5pF, abgeschätzt durch Simulation oder Erfahrung).

▪ CL: Nominale Lastkapazität, spezifiziert im Kristalldatenblatt.

【Beispiel】
Angenommen, eine Kristallspezifikation gibt CL = 18pF an und die parasitäre Kapazität der Leiterplatte beträgt Cp ≈ 5pF. Zur Bestimmung suitableer Werte für C1 und C2:

1.In die Formel einsetzen:

2.Annahme: C1 = C2 = C. Die Formel vereinfacht sich zu:

3.Nach C auflösen:

✅ Daher wird empfohlen, externe Kondensatoren mit C1 = C2 = 27pF (Standardwert) zu verwenden.



Ⅳ.Warum verursacht eine fehlerhafte externe Kapazität Probleme?

1.Frequenzabweichung: Sind die externen Kondensatoren zu klein oder zu groß, weicht der Kristalloszillator von seiner Nennfrequenz ab, was zu Systemtaktungenauigkeiten führt.

2.Anschwingschwierigkeiten oder Instabilität: Eine übermäßige Last verringert die Verstärkung, was möglicherweise das Anschwingen verhindert oder Frequenzjitter verursacht.

3.Erhöhter Stromverbrauch: Unsachgemäße Last kann zu einem höheren Energieverbrauch der Oszillatorschaltung führen.

4.Erhöhte EMV-Störungen: Instabile Schwingungen können zu Störfrequenzen führen, die die elektromagnetische Verträglichkeit beeinträchtigen.



Ⅴ.Design-Empfehlungen und engineering practices

1.Sorgfältige Prüfung des Kristalloszillator-Datenblatts:

▪ Bestätigen Sie den CL-Wert.

▪ Beachten Sie die empfohlene Schaltungstopologie.

▪ Prüfen Sie, ob ein Bereich für externe Kondensatorwerte vorgeschlagen wird.

2.Berücksichtigen Sie die tatsächliche Board-Umgebung:

▪ Schätzen Sie Cp mittels PCB-Simulation oder empirisch ab.

▪ Für Hochgeschwindigkeits- oder Präzisionstakte (z.B. Kommunikationssysteme, MCU-Haupttakt >100 MHz) werden präzise Berechnungen oder Tests empfohlen.

3.Verwenden Sie symmetrische Kondensatoren:

▪ Generell wird C1 = C2 empfohlen, um die Frequenz zu zentrieren und das Rauschen auszugleichen.

▪ Bei speziellen Anforderungen kann eine asymmetrische Beschaltung verwendet werden.

4.Verwenden Sie SMD-Kondensatorarrays zum Debuggen:

▪ Testen Sie mit Standardkondensatorwerten (z.B. 10pF, 15pF, 22pF, 27pF).

▪ Verwenden Sie ein Spektrumanalysator oder Oszilloskop, um die Ausgangsstabilität und Frequenzgenauigkeit zu überprüfen.



Ⅵ.Häufig gestellte Fragen (FAQ)

Frage	Antwort
Wenn CL=12pF, welche externen Kondensatorwerte sollten gewählt werden?	Angenommen Cp=5pF, dann gilt C1=C2≈14pF
Warum benötigen einige MCUs keine externen Kondensatoren?	Einige Kristalloszillatorschaltungen integrieren Lastkondensatoren (z.B. STM32), was externe Bauteile überflüssig macht.
Können falsche externe Kondensatoren den Kristall beschädigen?	Typischerweise tritt kein Schaden auf, aber Anschwingversagen oder Frequenzfehler können auftreten.



Zusammenfassung
Das Design externer Lastkondensatoren für Kristalloszillatoren ist ein kleines, aber kritisches Detail, das die Stabilität und Genauigkeit des Taktsystems direkt beeinflusst. Das Verständnis der Berechnungsbeziehung zwischen CL und C1/C2 sowie die Anpassung der Parameter basierend auf der tatsächlichen parasitären Kapazität der Leiterplatte ist entscheidend für stabiles Anschwingen und präzise Frequenz.



In Hochgeschwindigkeits-Digitalsystemen, Kommunikationsgeräten oder Systemen mit strengen Taktanforderungen ist die ordnungsgemäße Auswahl und Abstimmung der Kristall-Lastkondensatoren eine engineering task, die ernst genommen werden muss.

Hangjing verfügt über ein professionelles Labor mit mehreren Anwendungsingenieuren mit über 20 Jahren Erfahrung und bietet Kunden kostenlose spezialisierte Matching-Testdienstleistungen an. Wenn Sie solche Unterstützung benötigen, wenden Sie sich bitte an unser Vertriebs- oder technisches Team.
