Temperaturkompensierter Quarzoszillator (TCXO): Welche verschiedenen Arten gibt es?

Ein temperaturkompensierter Quarzoszillator (TCXO) ist eine Art von Quarzoszillator, der unter variierenden Temperaturbedingungen eine stabile Ausgangsfrequenz beibehält. Er enthält eine Temperaturkompensationsschaltung, um die Auswirkungen von Änderungen der Umgebungstemperatur auf die Oszillationsfrequenz zu verringern und so die Bereitstellung eines hochpräzisen Taktsignals über einen weiten Bereich von Betriebsumgebungen sicherzustellen. TCXOs werden primär in drei Hauptkategorien unterteilt: Direktkompensation, Indirekte Kompensation und Digitale Kompensation.

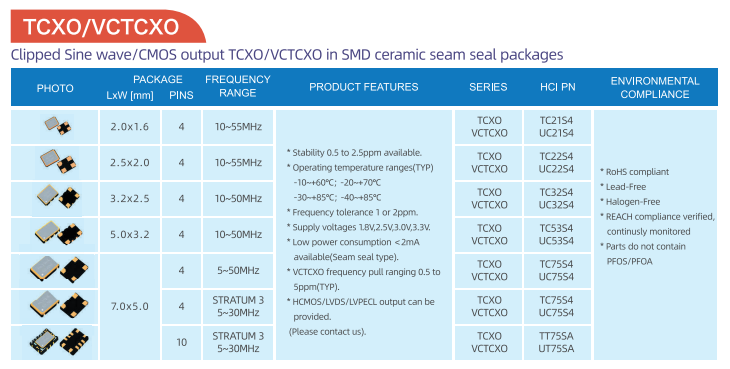

Gemeinsame Merkmale von TCXOs

Hohe Stabilität: Bietet eine stabile Frequenzausgabe über einen breiten Temperaturbereich und minimiert die Auswirkungen von Temperaturschwankungen auf die Geräteleistung.

Hohe Präzision: Liefert hochpräzise Taktsignale und eignet sich somit für Anwendungen, die strenge Anforderungen an die Zeitgenauigkeit stellen.

Geringer Stromverbrauch: Omals für geringen Stromverbrauch in mobilen Geräten und batteriebetriebenen Anwendungen ausgelegt, um die Batterielaufzeit zu verlängern.

Geringes Phasenrauschen: Beste TCXO-Ausführungen bieten geringes Phasenrauschen, was besonders wichtig für Kommunikationssysteme und andere Anwendungen ist, die empfindlich auf Signalstörungen reagieren.

TCXO mit Direktkompensation

Der TCXO mit Direktkompensation integriert eine Temperaturkompensationsschaltung, bestehend aus Thermistor- und RC-Komponenten (resistiv-kapazitiv), die in Reihe mit dem Quarzresonator im Oszillatorschaltkreis geschaltet ist. Wenn sich die Umgebungstemperatur ändert, variieren der Widerstand der Thermistoren und die äquivalente Serienkapazität des Kristalls entsprechend, wodurch der temperaturbedingten Drift der Oszillationsfrequenz entgegengewirkt oder diese verringert wird. Dieses Kompensationsverfahren bietet Vorteile wie Schaltungsaufbau, niedrige Kosten und Einsparungen bei der Größe und dem Platzbedarf auf der Leiterplatte (PCB). Es eignet sich gut für kompakte, niedrigspannungs- und niedrigstromanwendungen. Es kann jedoch Anforderungen nicht erfüllen, wenn die Oszillatorgenauigkeit besser als ±1 ppm sein muss.

TCXO mit Indirekter Kompensation

Analoge Indirekte Kompensation: Dieser Typ verwendet ein Temperatursensor-Element (z. B. ein Thermistor-Netzwerk), um eine Temperatur-Spannungs-Umwandlungsschaltung zu bilden. Die resultierende Spannung wird an eine Kapazitätsdiode (Varaktor) angelegt, die in Reihe mit dem Quarzresonator geschaltet ist. Die Änderung der Kapazität des Varaktors und damit der Serienkapazität mit dem Kristall kompensiert die nichtlineare Frequenzdrift des Resonators. Diese Methode kann eine hohe Genauigkeit von bis zu ±0,5 ppm erreichen, kann jedoch bei niedrigen Betriebsspannungen unter 3 V eingeschränkt sein.

Digitale Indirekte Kompensation: Diese Variante fügt einen Analog-Digital-Wandler (A/D-Wandler) und einen Digital-Analog-Wandler (D/A-Wandler) nach der Temperatur-Spannungs-Umwandlungsschaltung hinzu, die in der analogen Methode verwendet wird. Das Signal des Temperatursensors wird vom ADC in ein Digitalsignal umgewandelt, verarbeitet und dann vom DAC wieder in ein Analogsignal zurückgewandelt. Dieses Analogsignal steuert die Kapazitätsdiode über eine Anpassungsschaltung. Dieser Ansatz ermöglicht eine automatische Temperaturkompensation, was zu einer sehr hohen Frequenzstabilität des Quarzoszillators führt. Die Kompensationsschaltung ist jedoch komplexer und teurer im Vergleich zu analogen Methoden.

Digitaler TCXO

Digitale TCXOs setzen digitale Signalverarbeitungstechniken für eine präzise Temperaturkompensation ein. Sie integrieren einen Temperatursensor, einen ADC, eine digitale Kompensationsschaltung (oft einen Mikrocontroller oder eine spezielle Logik) und einen DAC. Die interne Temperatur wird in Echtzeit überwacht und ein digitaler Algorithmus passt die Oszillationsfrequenz entsprechend an. Dieses Kompensationsverfahren bietet hohe Präzision, schnelle Ansprechzeiten und hervorragende Stabilität, jedoch generally zu höheren Kosten.
