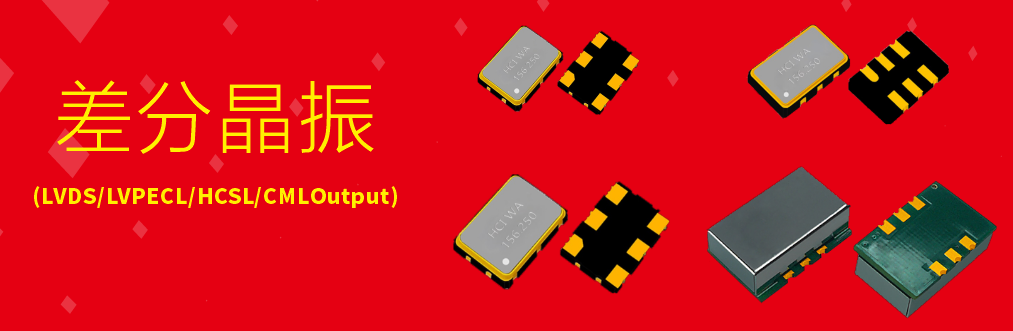

Diagramm und Auswahl des Differenzkristalloszillators LVDS/LVPECL/HCSL/CML

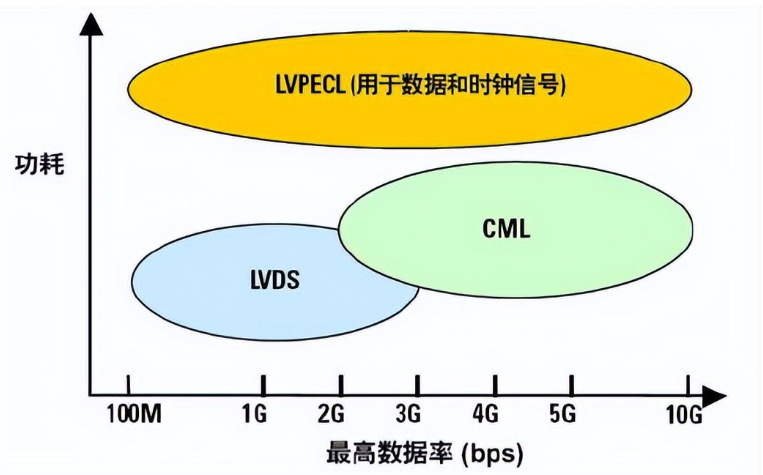

 1. Vier Logikausgangsmodi des Differenzkristalloszillators

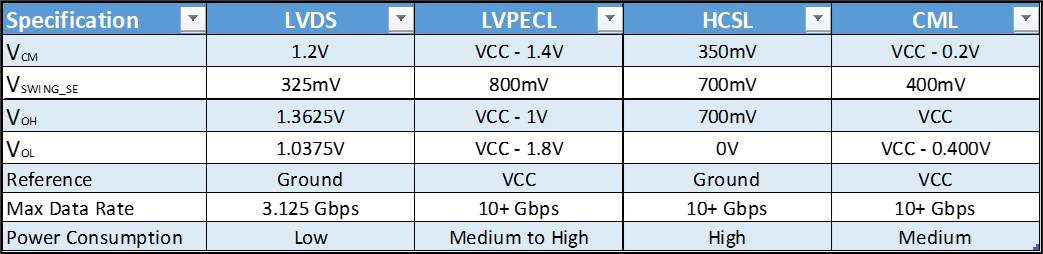

LVDS/LVPECL/HCSL/CML, der Vergleich jedes Parameterindex ist wie folgt:

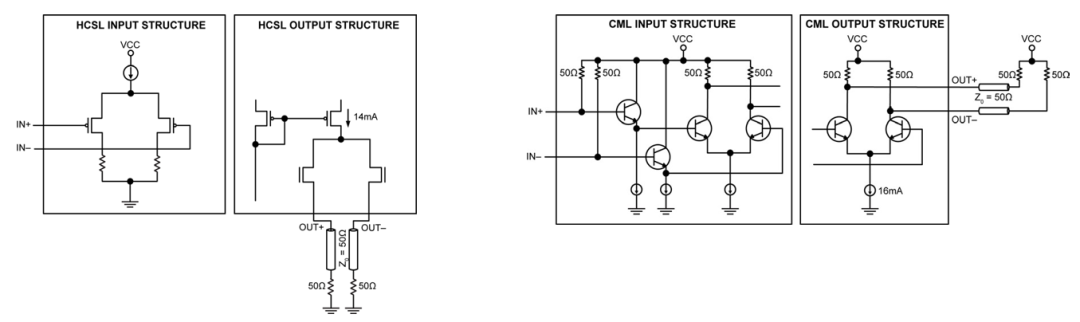

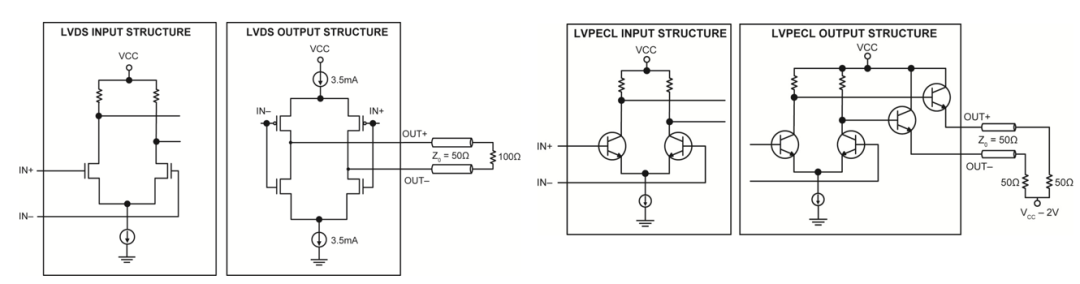

LVDS/LVPECL/HCSL/CML 4 Arten von Eingabe-/Ausgabestrukturvergleichen sind wie folgt:

Anwendungsingenieure greifen bei der Auswahl und dem Design von Schaltungslösungen auf die oben genannten unterschiedlichen Logikausgangsmodi zurück.

2. Auswahl des Differential-Quarzoszillators

Bestimmen Sie Gehäuse, Frequenz, Ausgangsmodus, Betriebsspannung, Gesamtfrequenzdifferenz (Genauigkeit) und Betriebstemperatur

1. Packungsgröße: 7050, 5032, 3225, 2520, 14x9,0

2. Frequenzbereich: 10–2000 MHz

Konventionelle Frequenzen: 100 MHz, 106,25 MHz, 125 MHz, 148,5 MHz, 155,52 MHz, 156,25 MHz, 200 MHz, 212,5 MHz, 297 MHz, 300 MHz, 1000 MHz, 2000 MHz

*Für die regulären HCI-Frequenzen ist nur ein geringer Bestand vorrätig. Bitte wenden Sie sich an das Verkaufspersonal, um Muster anzufordern

3. Ausgabemodus: LVDS, LVPECL, HCSL, CML

4. Arbeitsspannung: 3,3 V, 2,5 V, 1,8 V

5. Gesamtfrequenzunterschied (Genauigkeit): ±25 ppm, ±30 ppm, ±50 ppm, ±100 ppm

6. Arbeitstemperatur: -40+85℃, -40+105℃, -40+125℃,

     -55+125℃ (privat-militärisches Niveau)

Um die Kundenauswahl besser zu erleichtern, wenden Sie sich bitte an die Vertriebsmitarbeiter von HCI Hangjing, um das „Produktauswahlhandbuch“ zu erhalten.

3. Anwendung eines Differenzkristalloszillators

Super-Speed-Glasfaser-Transceiver, Glasfaserkommunikation, Netzwerk-Switch, Gigabit-Netzwerk, Serial ATA, SCSI, Server, ADC/DAC, PCI-Express, SDH, SONET, Rundfunkdienst, Video, mobile Kommunikation, Basisstation, Luft- und Raumfahrt, Navigation , wissenschaftliche Forschung, Militärindustrie usw.
