TCXO, wie werden hochpräzise temperaturkompensierte Quarzoszillatoren hergestellt?

TCXO ist die Abkürzung für Temperature Compensate X'tal (crystal) Oscillator. Die chinesische Übersetzung ist temperaturkompensierter Quarzoszillator, der als temperaturkompensierter Quarzoszillator bezeichnet wird. TCXO wirkt den Auswirkungen von Umgebungstemperaturänderungen auf die Frequenzstabilität entgegen, indem es einen Temperaturkompensationsmechanismus in die Oszillatorschaltung einführt.

Die Kernkomponente des TCXO ist ein Quarzoszillator, der die Eigenschaften der Kristallresonanz nutzt, um ein stabiles Frequenzsignal zu erzeugen. Allerdings wird die Frequenz eines Quarzoszillators durch Temperaturänderungen beeinflusst, was zu einer Drift der Ausgangsfrequenz führt. Um dieses Problem zu lösen, führt TCXO einen Temperatursensor und eine Kompensationsschaltung in die Quarzoszillatorschaltung ein.

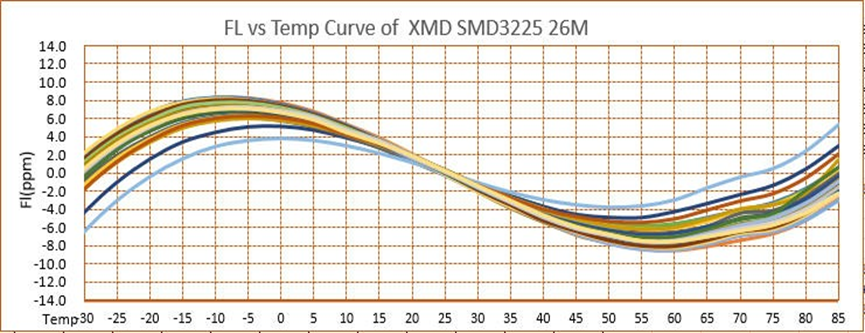

Abbildung 1: Temperatureigenschaften des Quarzoszillators

Der Temperatursensor dient zur Überwachung von Änderungen der Umgebungstemperatur und zur Übertragung von Temperaturinformationen an den Kompensationskreis. Die Kompensationsschaltung passt die Parameter des Quarzoszillators automatisch auf der Grundlage der vom Temperatursensor bereitgestellten Daten an, um durch Temperaturänderungen verursachte Frequenzdrift auszugleichen. Durch die Kompensation des Quarzoszillators kann TCXO eine höhere Frequenzstabilität und eine geringere Frequenzdrift bieten.

Abbildung 2: Temperaturkompensationsschaltung

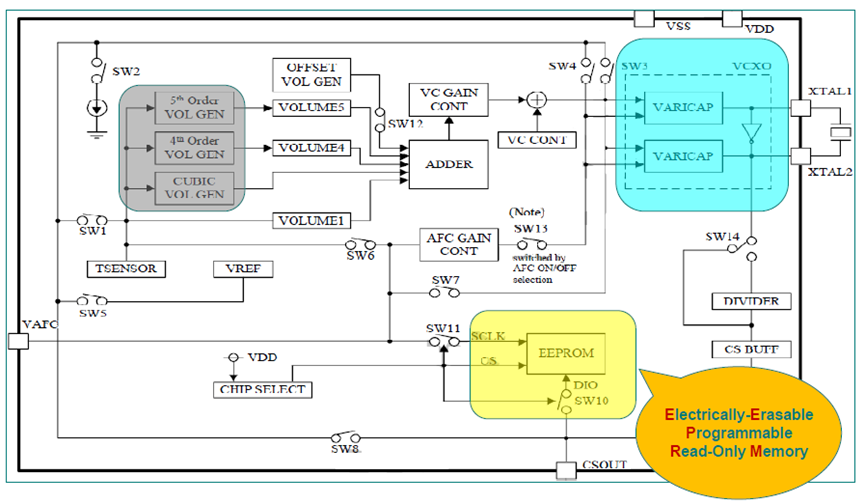

Abbildung 3: Internes TCXO-Design

Durch die Funktion der Temperaturkompensationsschleife wird die durch die Temperatur verursachte Frequenzabweichung kompensiert und korrigiert, und es wird der in der folgenden Abbildung dargestellte Effekt erzielt:

Abbildung 4: Temperaturverlauf vor Kompensation (rot) und nach Kompensation (grün)

TCXOs haben viele Vorteile, die sie für viele Anwendungen zu einer guten Wahl machen. Erstens bietet es eine hohe Frequenzstabilität, um präzise Synchronisierungs- und Timing-Anforderungen zu erfüllen. Zweitens verfügt TCXO über einen großen Anpassungsbereich und kann in einem weiten Temperaturbereich eine stabile Frequenzausgabe liefern. Darüber hinaus weist der TCXO im Vergleich zu anderen ähnlichen Oszillatoren einen geringeren Stromverbrauch und eine kleinere Größe auf, wodurch er sich für die Integration in verschiedene kleine Geräte eignet.

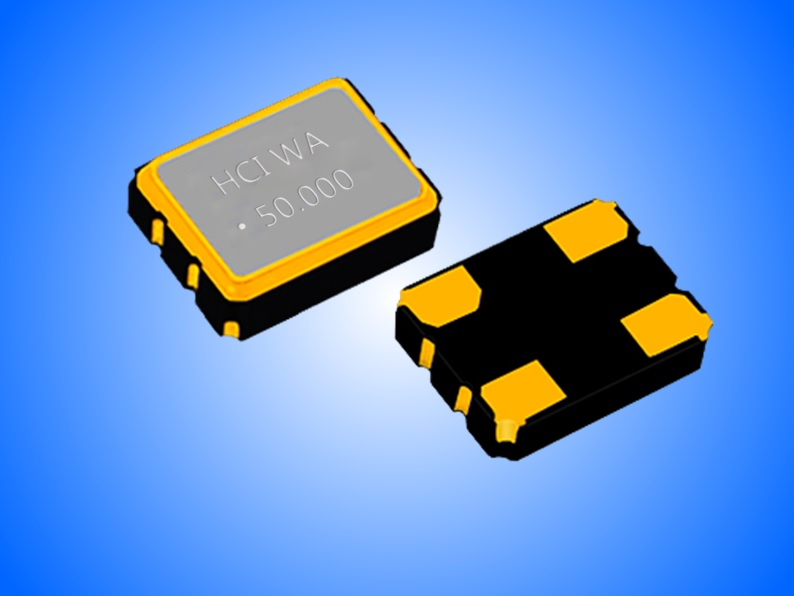

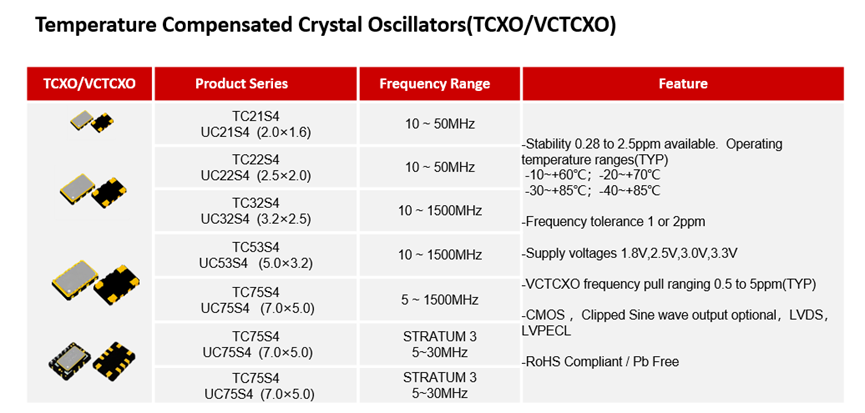

HCI TCXO/VCTCXO

Besonderheit:

Paket: 2016/2520/3225/5032/7050

Frequenzbereich: 5–1500 MHz

Stabilität: ±0,28~2ppm bei -40+85℃

Ausgang: CMOS/LVDS/LVPECL/Clipped Sinuswelle

VCTCXO-Frequenzzugbereich: 0,5 bis 5 ppm

Anwendung :

GPS-Gerät, Mobilfunk- und drahtlose Kommunikation, Netzwerkausrüstung, Mobil.

TCXO wird in vielen Bereichen eingesetzt, insbesondere in der drahtlosen Kommunikation, Satellitennavigation, Computernetzwerken und Präzisionsmessungen. Basisstationen und mobile Endgeräte in drahtlosen Kommunikationssystemen verwenden TCXOs, um eine genaue Zeitschlitzsynchronisierung und Frequenzanpassung zu erreichen. Empfänger in Satellitennavigationssystemen nutzen TCXOs, um eine präzise Zeitsynchronisation und Frequenzverfolgung zu gewährleisten. In Computernetzwerken nutzen Switches und Router TCXOs zur Datenübertragung mit einem stabilen Taktsignal. Präzisionsmessgeräte wie Spektrumanalysatoren und Instrumente nutzen ebenfalls die hochpräzisen Zeitbasisinformationen von TCXO.

TCXO bietet einen stabilen Frequenzausgang durch die Einführung eines Temperaturkompensationsmechanismus, der für Geräte geeignet ist, die eine hochpräzise Takt- oder Frequenzstabilität erfordern. Es spielt in einer Vielzahl von Anwendungen eine Schlüsselrolle und gewährleistet eine genaue Synchronisierung und hochwertige Datenübertragung zwischen Geräten.
