OCXO, ultrahochstabiler Quarzoszillator, der Flugzeugträger unter den Quarzoszillatoren

OCXO-Quarzoszillator mit konstanter Temperatur

Der Konstanttemperatur-Kristalloszillator OCXO (Oven-Controlled Crystal Oscillator) ist ein hochpräzises Frequenzstabilisierungsgerät, das hauptsächlich in Anwendungen eingesetzt wird, die hochpräzise Zeit und Frequenz erfordern, wie z. B. Satellitennavigation, Kommunikationsausrüstung, wissenschaftliche Forschung und andere Bereiche. Es verwendet ein eingebautes Temperaturkontrollsystem, um den Kristall auf einer konstanten Temperatur zu halten, wodurch der Einfluss der Temperatur reduziert und die Frequenzstabilität und -genauigkeit verbessert wird.

Arbeitsprinzip:

Das Funktionsprinzip des OCXO-Kristalloszillators besteht darin, einen Wärmekreislauf und einen Ofen mit konstanter Temperatur zu verwenden, um die Temperatur des Kristalls zu steuern. Durch die ständige Überwachung der Kristalltemperatur und die Anpassung des Konstanttemperaturbades wird sichergestellt, dass der Kristall bei einer konstanten Temperatur arbeitet, wodurch der Einfluss der Temperatur auf die Frequenz des Kristalls eliminiert wird. Je stabiler die Temperatur des Kristalls ist, desto höher ist die Stabilität der Kristallfrequenz.

Merkmale:

Die Vorteile des OCXO-Quarzoszillators spiegeln sich vor allem in seiner hervorragenden Frequenzstabilität und Vibrationsfestigkeit wider. Die Frequenzstabilität des Quarzes kann 1x10^-10 oder besser erreichen, was bedeutet, dass der Frequenzfehler im Langzeitbetrieb sehr gering ist und eine große Anzahl von OCXOs in 2E/3E-Takten verwendet wird. Darüber hinaus können OCXO-Quarzoszillatoren starken Vibrationen und Stößen standhalten, sodass sie auch unter rauen Umgebungsbedingungen einen stabilen Betrieb aufrechterhalten können. Unter den Quarzoszillatorprodukten ist seine Größe größer als bei anderen passiven Quarzoszillatoren und aktiven Quarzoszillatoren, und seine Stabilität übertrifft bei weitem die anderer Arten von Quarzoszillatoren, weshalb er als Flugzeugträger unter den Quarzoszillatoren bezeichnet wird.

Anwendungen:

OCXO-Kristalloszillatoren werden in verschiedenen Bereichen häufig eingesetzt. In Satellitennavigationssystemen werden OCXO-Kristalloszillatoren als Zeitmaßstäbe verwendet, um die Genauigkeit der Satellitenpositionierung sicherzustellen. In Kommunikationsgeräten werden OCXO-Quarzoszillatoren als Taktquellen verwendet, um die Stabilität und Synchronisation der Netzwerkdatenübertragung sicherzustellen. Im Bereich der wissenschaftlichen Forschung werden OCXO-Kristalloszillatoren verwendet, um hochpräzise Zeit- und Frequenzsignale für die experimentelle Datenerfassung und -analyse bereitzustellen.

Häufige Anwendungsfälle für OCXO-Frequenzen:

10 MHz:
10 MHz ist einer der häufigsten OCXO-Frequenzpunkte und wird häufig in der Kommunikation, bei Messgeräten, im Rundfunk und in anderen Bereichen verwendet.

5 MHz:
5 MHz ist auch einer der häufigsten OCXO-Frequenzpunkte und wird in einigen spezifischen Anwendungen verwendet, beispielsweise im Militär und in der Luft- und Raumfahrt.

30 MHz:
Der 30-MHz-Frequenzpunkt wird für einige spezifische Anwendungen verwendet, z. B. für Funkgeräte mit extrem hoher Frequenz (UHF), militärische Kampfsysteme usw.

100 MHz:
Der 100-MHz-Frequenzpunkt eignet sich für einige Hochfrequenzanwendungen, wie z. B. Funksignalanalysatoren, Hochgeschwindigkeits-Datenerfassungssysteme und andere Bereiche.

Oben sind dies nur Beispiele einiger gemeinsamer Frequenzpunkte. Tatsächlich kann der Frequenzbereich von Hangjing OCXO zwischen 5 MHz und 400 MHz ausgewählt werden, und die spezifische Auswahl hängt von den Anforderungen der jeweiligen Anwendung ab.

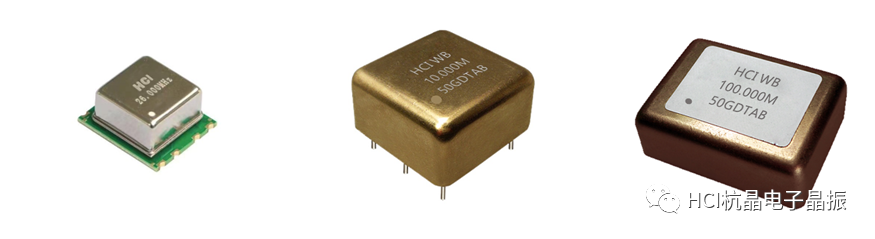

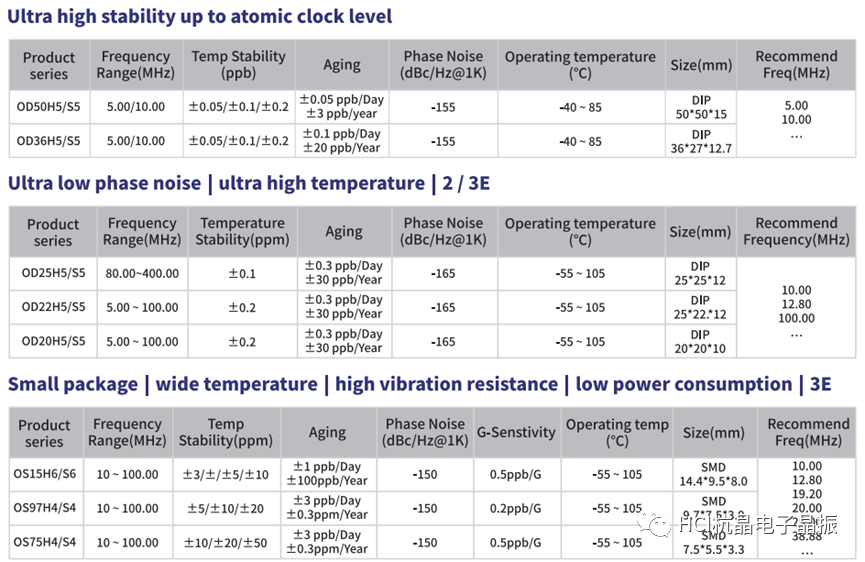

Hangjing OCXO-Produktserie:

Hangjing bietet eine Reihe von Produkten mit unterschiedlichen Packungsgrößen, hoher Stabilität, extrem niedrigem Phasenrauschen, großem Temperaturbereich und 2E/3E-Anforderungen an, die an die Bedürfnisse verschiedener Kunden angepasst werden können.

Über Hangjing Electronics

Die Suzhou Hangjing Elektronische Technologie GmbH wurde 2014 gegründet. Sie ist auf Forschung und Entwicklung, Design, Produktion, Vertrieb und Service von Quarzfrequenzsteuerungskomponenten, Quarzoszillatoren, temperaturkompensierten und Konstanttemperatur-Quarzoszillatorprodukten spezialisiert und bietet Kunden ein umfassendes Angebot Kettensystem. Richtungsdienste. Suzhou Hangjing hat seinen Hauptsitz in Suzhou, Niederlassungen in Peking und Büros in Shenzhen/Xi'an. Mit Suzhou als Zentrum strahlt es auf Peking, das Jangtse-Delta, das Perlflussdelta und die westliche Entwicklung aus.

In der piezoelektrischen Kristallindustrie stehen die Technologie und Qualität von Suzhou Hangjing Electronics an der Spitze der Branche. Das Unternehmen erfüllt vollständig das Qualitätssystem ISO9001:2015 und das Standardmanagementmodell des nationalen Militärstandards GJB 9001C:2017. Die hergestellten Produkte entsprechen den RoHS- und Reach-Vorschriften der EU. Es kann miniaturisierte, hochpräzise, ​​industrietaugliche und fahrzeugmontierte Produkte für einen breiten Temperaturbereich liefern. Es verfügt über eine umfangreiche Produktpalette, einschließlich Quarzkristalloszillatoren, Taktoszillatoren und High-End-Taktoszillatoren (Differential-Minutenoszillatoren/TCXO/ VCXO/OCXO) und akustische Oberflächenfilter. Geräte und andere Produkte.

Die Produkte von Suzhou Hangjing Electronics werden häufig in den Bereichen Industriesteuerung, Forschungsinstitute, Militär, Luft- und Raumfahrt, Videosysteme, Kommunikationssysteme, Messgeräte, Energieausrüstung, programmgesteuerte Börsen, automatische Steuerung, Informationsplattformen, Radarnavigation, digitale Produkte usw. eingesetzt -Definitionsüberwachung, Präzisionsinstrumente, Funkkommunikation, Mobilfunkbasisstationen, Landesverteidigung (Radar mit beweglicher Zielanzeige), Navigation, Frequenzzähler, Spektrum- und Netzwerkanalyseinstrumente (Frequenzstandards) und andere Bereiche.
