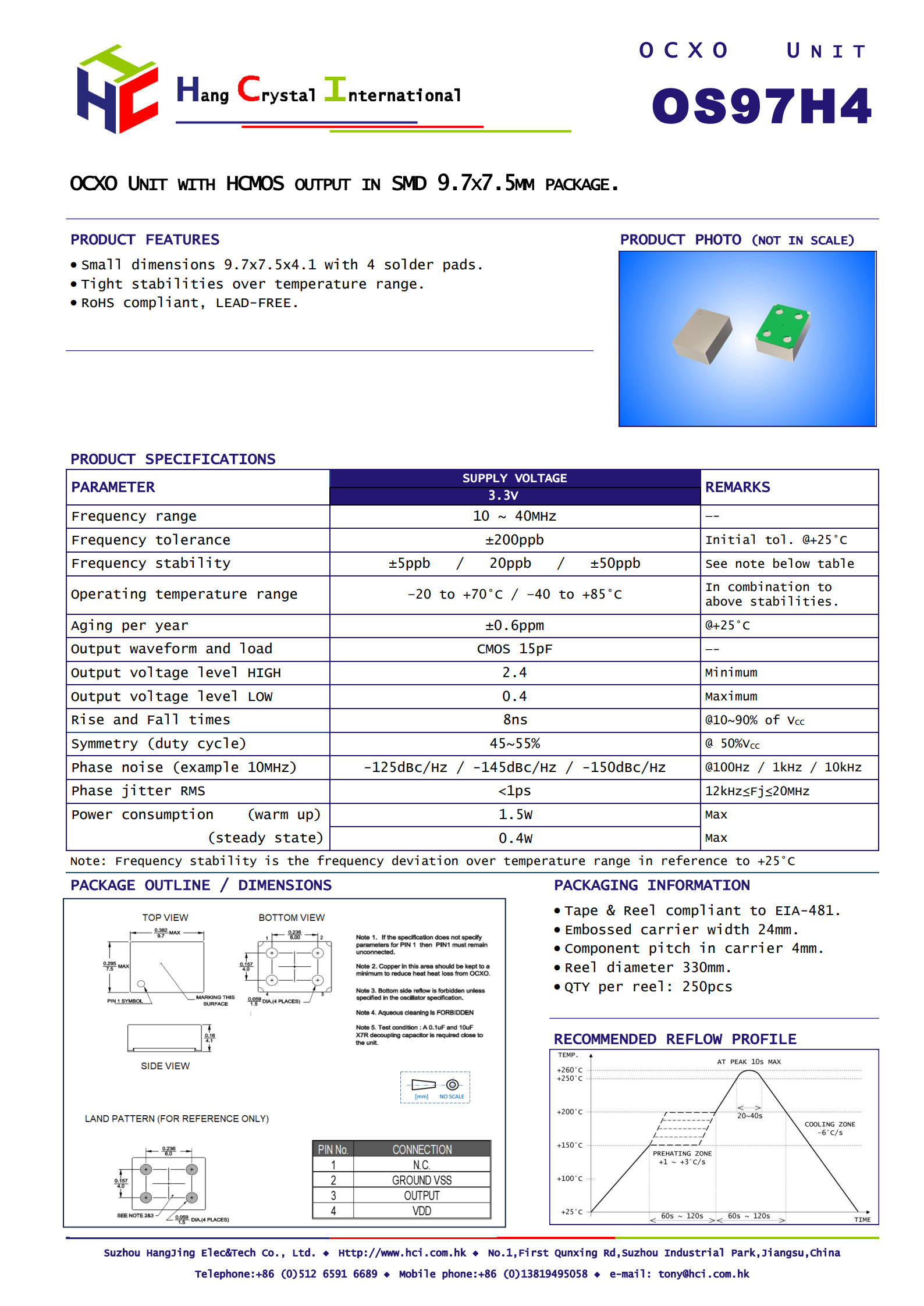

OCXO-OS97H4 Serie: Ultrakompaktes, rauscharmes Ofen-Controlled Crystal Oscillator (OCXO)
2025-04-10
Produktübersicht
Ultrakompakte Bauform für hochintegrierte Anwendungen
Kernparameter
| Kategorie | Details |
|---|---|
| Abmessungen | 9,7 × 7,5 × 4,1 mm (L×B×H) |
| Standardfrequenzen | 10 MHz, 20 MHz, 25 MHz, 50 MHz, 100 MHz |
| Ausgangssignal | CMOS |
| Betriebsspannung | 3,3 V |
| Leistungsaufnahme | Aufheizphase: 1,5 W | Stabilbetrieb: 0,6 W |
| Temperaturstabilität | ±10 ppb / ±20 ppb / ±50 ppb (-40 °C bis +85 °C) |
| Alterung | Täglich: ±3 ppb | Jährlich: ±0,5 ppm |
Phasenrauschen (@20 MHz)
| Frequenzversatz | Typischer Wert | Maximalwert | Testbedingungen |
|---|---|---|---|
| 10 Hz | -110 dBc/Hz | -105 dBc/Hz | Umgebungstemperatur +25 °C |
| 100 Hz | -140 dBc/Hz | -135 dBc/Hz | Umgebungstemperatur +25 °C |
| 1 kHz | -155 dBc/Hz | -160 dBc/Hz | Umgebungstemperatur +25 °C |
| 10 kHz | -165 dBc/Hz | -165 dBc/Hz | Umgebungstemperatur +25 °C |
| 100 kHz | -170 dBc/Hz | -170 dBc/Hz | Umgebungstemperatur +25 °C |
| 1 MHz | -170 dBc/Hz | -170 dBc/Hz | Umgebungstemperatur +25 °C |
Hauptvorteile
✅ Ultrakompakt: 9,7 × 7,5 × 4,1 mm, ideal beengte Bauräume
✅ Energieeffizient: Nur 0,6 W im Stabilbetrieb, reduziert Wärmeentwicklung
✅ Höchste Stabilität: Nur ±10 ppb über den gesamten Temperaturbereich
✅ Extrem geringes Phasenrauschen: -155 dBc/Hz bei 1 kHz Offset, perfekt für hochsensitive RF-Systeme
Typische Anwendungen
5G-Basisstationen: Präzise Taktsynchronisation und geringe Jitter-Anforderungen
Satellitenkommunikation: Temperaturstabile Bord- und Empfangsgeräte
Messtechnik: Referenztaktgeber für Spektrum- und Netzwerkanalysatoren
Medizinische Bildgebung: Zeitsteuerung in MRT-/CT-Systemen
