Produktbeschreibung des VCXO (Spannungsgesteuerter Quarzoszillator)

2025-05-09

1. Produktübersicht

Der spannungsgesteuerte Quarzoszillator (engl. Voltage Controlled Crystal Oscillator, VCXO) ist ein Quarzoszillator, dessen Ausgangsfrequenz durch eine externe Steuerspannung angepasst werden kann. Er kombiniert die hohe Frequenzstabilität eines Quarzoszillators mit der Möglichkeit zur Feinabstimmung und wird in Anwendungen eingesetzt, die höchste Frequenzgenauigkeit erfordern.

Der VCXO nutzt einen Quarzkristall als Resonanzelement, der dank seines hohen Gütefaktors (Q-Faktor) eine äußerst stabile Frequenz liefert. Durch Variation der Steuerspannung kann die Frequenz in einem begrenzten Bereich präzise justiert werden, was für Takt-Synchronisation oder Signal-Anpassungen entscheidend ist.

2. Funktionsprinzip

Das Kernstück eines VCXO besteht aus dem Quarzkristall und einer Oszillatorschaltung. Ändert sich die Steuerspannung, variiert die Kapazität einer Varaktordiode, was wiederum die Gesamtkapazität der Schaltung beeinflusst. Diese Kapazitätsänderung führt zu einer minimalen Frequenzverschiebung. Je höher die Steuerspannung, desto größer die Frequenzabweichung. Obwohl der Einstellbereich begrenzt ist (typisch ±50 bis ±100 ppm), reicht er für hochpräzise Anwendungen aus.

3. Produkteigenschaften

Hohe Frequenzstabilität: Dank Quarzkristall als Resonator ideal für präzise Taktsysteme.

Frequenzabstimmung: Justierbar im Bereich weniger ppm bis zu einigen zehn ppm.

Niedriges Phasenrauschen: Geeignet für Hochfrequenzanwendungen mit sauberem Signal.

Temperaturstabilität: Funktioniert zuverlässig von -40 °C bis +85 °C.

4. Anwendungsbereiche

Kommunikationssysteme: Mobilfunk-Basisstationen, Glasfasernetzwerke, Switches.

Netzwerkgeräte: Router, Switches – für präzise Taktsignale und Daten-Synchronisation.

Audio/Video-Geräte: Hochwertige Wiedergabe durch rauscharme Taktsignale.

Messgeräte: Frequenzgeneratoren, Oszilloskope – für exakte Frequenzsteuerung.

Satelliten- und Navigationssysteme: GPS, Satellitenkommunikation.

5. Technische Parameter

Frequenzbereich: 1,25 MHz bis 1500 MHz (modellabhängig).

Abstimmbereich: ±50 ppm bis ±100 ppm.

Steuerspannung: 0 V bis 5 V (anpassbar).

Betriebstemperatur: -40 °C bis +85 °C.

Phasenrauschen: -135 dBc/Hz bei 1 kHz Offset (Beispiel: 50 MHz).

Versorgungsspannung: 1,8 V / 2,5 V / 3,3 V / 5,0 V.

6. Zusammenfassung

VCXOs sind unverzichtbar für moderne Kommunikation, Netzwerke und Präzisionsmesstechnik. Durch ihre spannungsgesteuerte Frequenzanpassung bieten sie Flexibilität bei höchster Stabilität – selbst unter extremen Bedingungen.

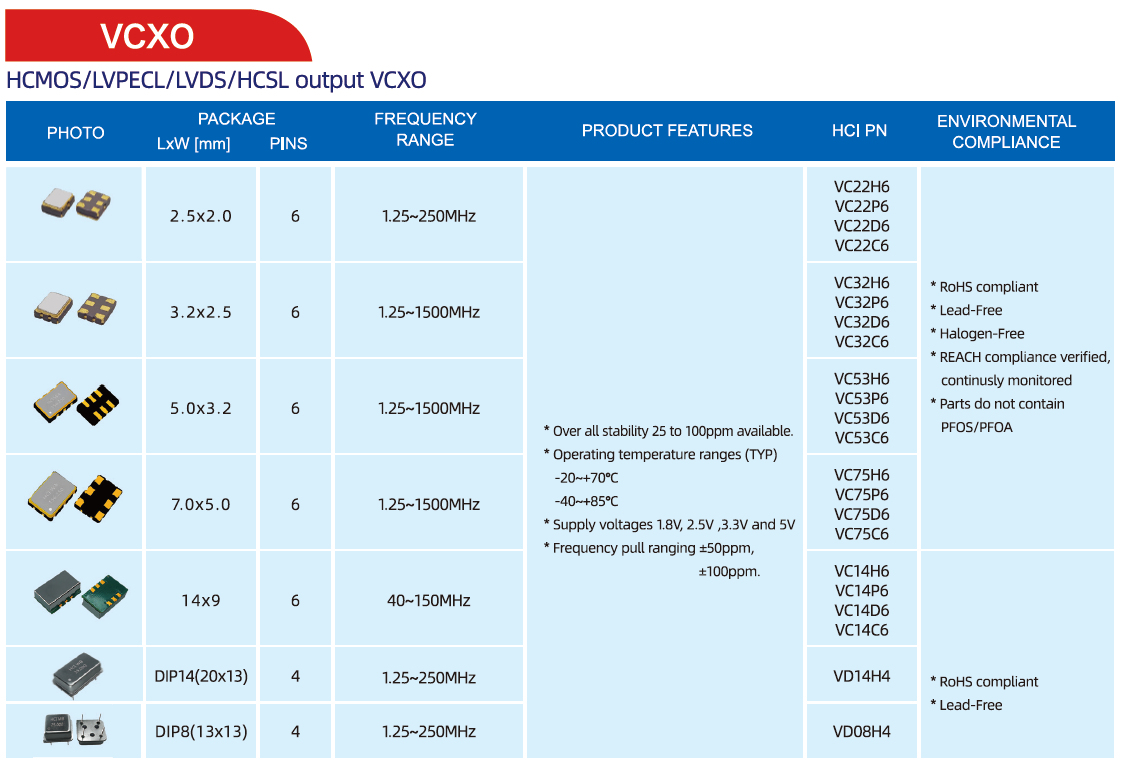

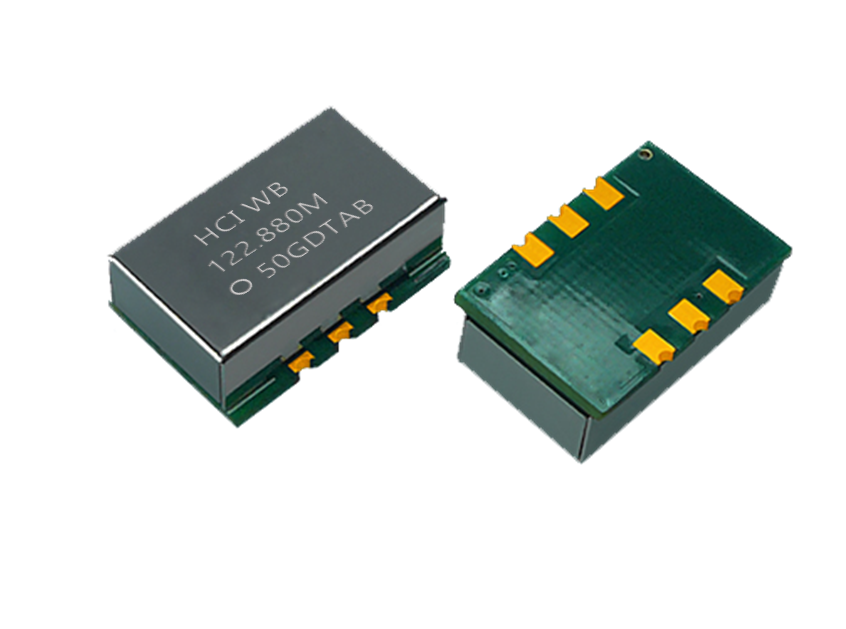

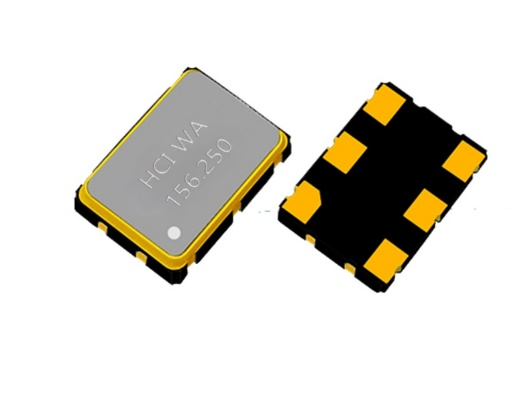

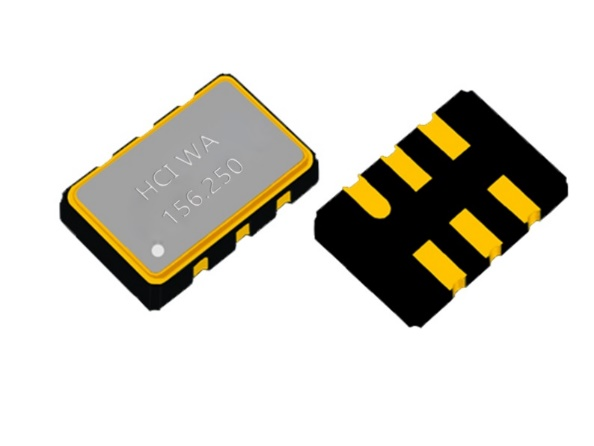

Hangjing bietet VCXOs in verschiedenen Gehäuseformen, mit niedrigem Phasenrauschen und Ausgangsoptionen (CMOS, LVDS, LVPECL).
