Wie viel wissen Sie über die Klassifizierung häufig verwendeter Quarzoszillatoren?

01 Was ist SPXO?

SPXO (Simple Packaged Crystal Oscillator), allgemein bekannt als OSC oder XO, ist ein einfacher Quarzoszillator und wird häufig verwendet. Das Frequenzsteuerelement ist ein Quarzkristall, und es werden keine anderen Steuer- und Kompensationsmittel verwendet. Seine Temperatureigenschaften werden vollständig durch die Temperatureigenschaften des Quarzchips bestimmt.

Typische AT-CUT CRYSTAL-Temperaturkennlinie

Durch Anpassen des Schnittwinkels des Kristalls kann eine geringere Frequenz-Temperatur-Abweichung erzielt werden.

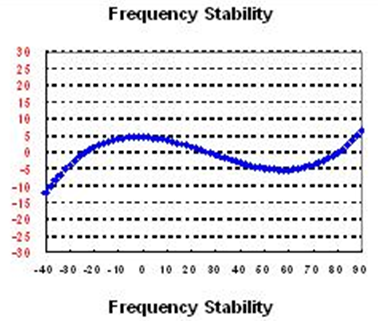

Frequenz-Temperatur-Kennlinie von SPXO

Die Frequenz-Temperatur-Kennlinie von SPXO stimmt im Wesentlichen mit der Kurve von CRYSTAL überein, die es verwendet.

Anwendungsgebiete von SPXO

Wird hauptsächlich in den Bereichen Kommunikation, Messung, Instrumente, Messgeräte, Fernbedienung, Telemetrie und anderen technischen Bereichen verwendet.

Zu den Anwendungsbranchen gehören: Post und Telekommunikation, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Militär, Messtechnik, medizinische Versorgung, industrielle Steuerung, Transportwesen usw.

02 Was ist VCXO?

VCXO (Voltage Controlled Crystal Oscillator) ist ein Quarzoszillator, dessen Ausgangsfrequenz durch eine externe Spannung voreingestellt oder moduliert wird. Wenn die Spannung des Steuerpins geändert wird, ändert sich die Ausgangsfrequenz entsprechend einer bestimmten Steigung. Diese Steigung ist normalerweise eine positive Steigung, das heißt, wenn die Steuerspannung steigt, erhöht sich die Frequenz. Die Temperatureigenschaften von VCXO sind die gleichen wie die von PXO und werden durch die Temperatureigenschaften des Quarzchips im Inneren bestimmt.

Die Traktionsfähigkeiten von VCXO

Definitionsmethode 1: Absoluter Traktionsbereich (APR). Er definierte die Summe der Abweichung zwischen der Ausgangsfrequenz des Quarzoszillators und der Nennfrequenz sowie die Auswirkungen von Frequenzstabilität, Spannungsänderungen, Laständerungen, Alterung usw.

Definitionsmethode 2: Bezieht sich nur auf die Differenz zwischen der durch die Steuerspannung beeinflussten Frequenzabweichung und der Frequenzabweichung unter der Referenzspannung und berücksichtigt keine Faktoren wie Temperatur, Vdd, Laständerungen, Alterung usw.

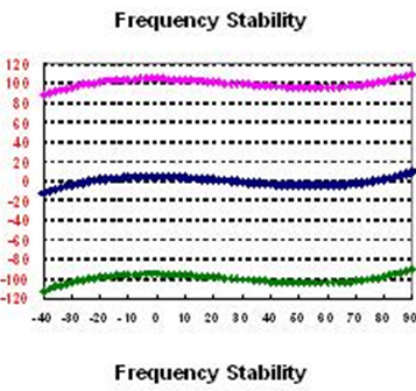

Frequenz-Temperatur-Kennlinie von VCXO

Die Frequenz-Temperatur-Kennlinie von VCXO stimmt im Wesentlichen mit der darin verwendeten Kurve von CRYSTAL überein. Unter verschiedenen Steuerspannungen verschiebt sich seine Temperatur-Frequenz-Kurve.

03 Was ist TCXO?

TCXO (Temperature Compensated Crystal Oscillator) ist ein Oszillator, der analoge oder digitale Kompensationsmethoden verwendet, um die Frequenz-Temperatur-Eigenschaften des Kristalls zu kompensieren, indem er Änderungen der Kristalllast mit der Temperatur nutzt, um seinen Frequenz-Temperatur-Offset zu reduzieren.

VCTCXO (Voltage Controlled Temperature Compensated Crystal Oscillator) ist ein Oszillator, der eine Spannungssteuerfunktion auf Basis von TCXO hinzufügt. Er kann die Ausgangsfrequenz durch Änderung der Steuerspannung ändern und weist eine geringere Frequenz-Temperatur-Abweichung auf.

So funktioniert TCXO

Durch die Änderung der Lastreaktanz bei unterschiedlichen Temperaturen wird die Frequenz-Temperatur-Abweichung des Chips kompensiert, sodass die Frequenz-Temperatur-Abweichung des Oszillators sehr gering ist.

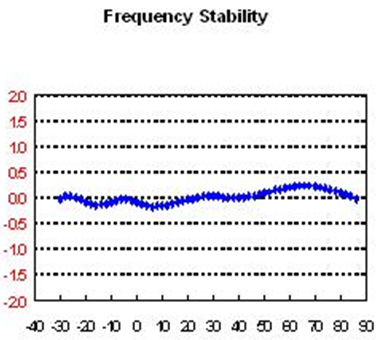

Frequenz-Temperatur-Kennlinie von TCXO

Durch das Temperaturkompensationsnetzwerk kann die Ausgangsfrequenz-Temperatur-Abweichung des Oszillators innerhalb von ±0,5 ppm gesteuert werden.

04 Was ist OCXO?

Ein Quarzoszillator, der einen Quarzwafer in ein Bad mit konstanter Temperatur legt, um die Temperatur des Wafers im Wesentlichen konstant zu halten. Zur Herstellung des Oszillators werden normalerweise zwei Arten von Quarzwafern verwendet, AT-Schnitt und SC-Schnitt.

OCXO-Grundprinzipien

Bei AT-CUT-Wafern gibt es zwei Punkte mit einem Temperaturkoeffizienten von 0, einen im Niedertemperaturbereich, normalerweise unter Null, und den anderen im Hochtemperaturbereich. Wenn Sie diesen Punkt mit dem Temperaturkoeffizienten 0 in der Hochtemperaturzone finden und den Wafer in ein Bad mit konstanter Temperatur bei dieser Temperatur legen, wird eine sehr hohe Stabilität erreicht.

Bei SC-CUT-Wafern gibt es im Hochtemperaturbereich einen Temperaturkoeffizientenpunkt von 0, und die Kurve an diesem Punkt ist flacher als die von AT-CUT und kann eine höhere Stabilität als AT-CUT erreichen.

Typische Anwendungsgebiete von OCXO

Frequenzreferenzquelle,
drahtloses Basisstations
-Repeater-
Mikrowellen-Transceiver
-Radarsystem

Prüfgeräte,
Frequenzzähler,
Netzwerkanalysatoren,
Frequenzgeneratoren

Datenkommunikations-
Hochgeschwindigkeits-Switch
-Satellitenmodem

Taktquelle
GPS
