Anwendung von OCXO mit konstanter Temperatur in terrestrischen Satellitenempfängern

Der ofengesteuerte Quarzoszillator (OCXO) ist ein Quarzoszillator, der durch eine thermostatische Steuerungstechnologie eine ultrahohe Frequenzstabilität erreicht. Das Grundprinzip besteht darin, den Quarz in ein thermostatisches Bad zu legen und die konstante Betriebstemperatur des Quarzes durch Heiz- und Temperaturregelkreise aufrechtzuerhalten, wodurch die Auswirkungen von Temperaturschwankungen auf die Frequenz erheblich reduziert werden.

Die Hauptvorteile von Quarzen mit konstanter Temperatur in terrestrischen Satellitenempfängern sind folgende:

1. hohe Frequenzstabilität

· Anforderung Hintergrund: Satellitensignale (z. B. Kommunikations- und Navigationssatelliten) verwenden in der Regel Hochfrequenzträger (z. B. L-Band, C-Band), und die Empfänger müssen die Daten durch Abwärtskonvertierung und kohärente Demodulation extrahieren, was eine sehr hohe Frequenzstabilität des lokalen Oszillators erfordert.
· Vorteil von OCXO: OCXO steuert die Kristalltemperatur innerhalb von ±0,1°C mit Hilfe eines thermostatischen Bades, und die typische Frequenzstabilität kann ±1×10-⁹ bis ±1×10-¹¹¹ (tägliche Drift) erreichen, was der eines gewöhnlichen Kristalloszillators (XO) oder eines temperaturkompensierten Kristalloszillators (TCXO) weit überlegen ist. Diese Stabilität verringert die Bitfehlerrate (BER) bei der Signaldemodulation erheblich.

2. geringes Phasenrauschen

· Anwendungsszenario: Die Übertragungsrate von Satellitensignalen ist hoch (z. B. QPSK-, 16APSK-Modulation), und zu starkes Phasenrauschen führt zu einer Verwischung des Signalkonstellationsdiagramms und erhöht die BER.
· OCXO Rolle: Das Phasenrauschen des OCXO bei 1 kHz Offset ist in der Regel geringer als -150 dBc/Hz, was die spektrale Reinheit der lokal oszillierten Signale gewährleistet und die Genauigkeit der Signaldemodulation verbessert.

3. die Unempfindlichkeit gegenüber Temperaturschwankungen

· Umweltherausforderung: Bodenempfänger können extremen Temperaturschwankungen ausgesetzt sein (z.B. -40°C bis +70°C), wo gewöhnliche Quarze aufgrund von Temperaturdrift driften können, was zu Frequenzverschiebungen führt.
· Thermostatischer Mechanismus: Die interne Heizung des OCXO hält die Temperatur des Quarzes aktiv auf einem konstanten Niveau (z.B. +75°C), so dass die Frequenzdrift bis auf den ppb-Wert (parts per billion) unterdrückt wird, selbst wenn die Außentemperatur drastisch schwankt, wodurch die Zuverlässigkeit des Empfängers rund um die Uhr gewährleistet ist.

4. die Kompensation der Dopplerverschiebung

· Satellitendynamik: Satelliten in niedriger Umlaufbahn (z. B. Starlink, GPS) erzeugen aufgrund ihrer schnellen Bewegung Doppler-Verschiebungen (typischer Bereich ±10 kHz bis ±100 kHz), und die Empfänger müssen Frequenzänderungen in Echtzeit verfolgen.
OCXO Unterstützung: Der hochstabile Referenztakt des OCXO liefert eine Referenz für die PLL (Phase-Locked-Loop) und stellt sicher, dass der lokale Oszillator die Frequenzabweichung schnell und genau verfolgen kann, um Signalverluste zu vermeiden.

5. langfristige Kompensation der Alterung

·  Langfristige Stabilität: OCXOs haben in der Regel eine jährliche Alterungsrate von <±0,1 ppm, während herkömmliche Quarze ±2 ppm/Jahr erreichen können. Dies ist besonders wichtig für Satellitenbodenstationen (z. B. für die Weltraumkommunikation), die über lange Zeiträume hinweg kontinuierlich betrieben werden müssen, wodurch die Häufigkeit der Kalibrierungswartung verringert wird.

6. gemeinsamer Frequenzbereich

Die üblicherweise für OCXOs in Satellitenempfängern verwendeten Frequenzen konzentrieren sich auf die folgenden Bereiche:
· 10 MHz: weit verbreitet als Basisreferenzfrequenz für die Erzeugung hochfrequenter Eigenoszillatorsignale (über PLL-Frequenzverdopplung) oder direkt als Taktgeber für die Basisbandverarbeitung.
· 100 MHz: geeignet für schnelle digitale Signalverarbeitung (z. B. ADC/DAC-Abtasttakte) oder zur direkten Ansteuerung von HF-Frontends.
· Andere Sonderfrequenzen: z. B. 10,230 MHz, 20 MHz, 25 MHz, 50 MHz usw., die je nach den Systemanforderungen angepasst werden können.

7. die Grundlage für die Frequenzauswahl

(1) Frequenzbänder für Satellitensignale und Anforderungen an die Abwärtskonvertierung
Satellitenempfänger müssen Hochfrequenzsignale (z. B. L-, C-, Ku-Bänder) auf Zwischenfrequenz (IF) herunterkonvertieren, und OCXO wird in der Regel in den folgenden Szenarien verwendet:
· Referenzquelle für lokale Oszillation (LO):
o Beispiel: Beim Empfang von L-Band-Signalen (1-2 GHz) kann ein 10-MHz-OCXO als PLL-Referenz verwendet werden, um durch Frequenzverdopplung eine hochfrequente LO (z. B. 1 GHz) zu erzeugen.
o C-Band-Empfänger (4-8 GHz) können einen 100-MHz-OCXO verwenden, um ein hochfrequentes LO-Signal über einen Phasenregelkreis zu erzeugen.
· Direkte ZF-Verarbeitung:
o Wenn die ZF 70 MHz oder 140 MHz beträgt, kann der OCXO direkt einen Takt mit dieser Frequenz liefern, um den ADC/DAC- oder Demodulator-Chip zu steuern.

(2) Systemarchitektur und Standardspezifikationen
· GNSS Empfänger (GPS/BeiDou):
o Basisband-Chips benötigen in der Regel eine Referenzfrequenz von 16,368 MHz (GPS L1) oder 10,23 MHz (GPS-Rohtakt), die von einer internen PLL verwendet wird, um die erforderliche Frequenz zu erzeugen.
o Hochpräzise Empfänger (z.B. RTK) können direkt einen 10 MHz OCXO als externe Referenz verwenden, um die Taktstabilität zu verbessern.
· Satellitenfernsehen (DVB-S2/S2X):
o LNBs (Low Noise Downconverters) haben in der Regel eine Grundfrequenz von 9,75 GHz oder 10,6 GHz (Ku-Band), aber ihr Referenztakt kann von einem 10-MHz-OCXO erzeugt werden, der eine phasenstarre Schleife steuert.
· Satellitenkommunikations-Erdfunkstelle (VSAT):
o Gemäß der Synchronisationsnorm ITU-T G.813 ist der Haupttaktgeber häufig ein 10-MHz- oder 20-MHz-OCXO (Taktgeber der E1-Schnittstelle).

(3) Anforderungen an die digitale Signalverarbeitung
· ADC/DAC-Abtasttakt:
o Wenn der Empfänger einen 100 MSPS (Mega Samples Per Second) ADC verwendet, kann ein 100 MHz OCXO erforderlich sein, um den Abtasttakt direkt zu liefern, um Jitter zu reduzieren. o Wenn der Empfänger einen 100 MSPS (Mega Samples Per Second) ADC verwendet, kann ein 100 MHz OCXO erforderlich sein, um den Abtasttakt direkt zu liefern, um Jitter zu reduzieren.
· FPGA/ASIC-Basisbandverarbeitung:
o Die parallele Datenschnittstelle zum Basisband-Chip kann einen 25-MHz-, 50-MHz- oder 125-MHz-Synchrontakt erfordern.

8. typische Anwendungsbeispiele

(1) GPS-Empfänger
· OCXO Frequenz: 10 MHz (externe Referenz)
· Aufgabe: Erzeugung eines lokalen Oszillationssignals von 1575,42 MHz (L1-Band) über PLL bei gleichzeitiger Bereitstellung eines genauen Timings für das Basisband.
(2) LEO-Satellitenkommunikationsterminal (z. B. Starlink)
· OCXO Frequenz: 100 MHz
· Aufgabe: Ansteuerung von Hochgeschwindigkeits-ADC (z. B. 1 GSPS) und Mehrkanal-PLL zur Unterstützung der schnellen Erfassung und Verfolgung von Ku-Band-Signalen (12-18 GHz).

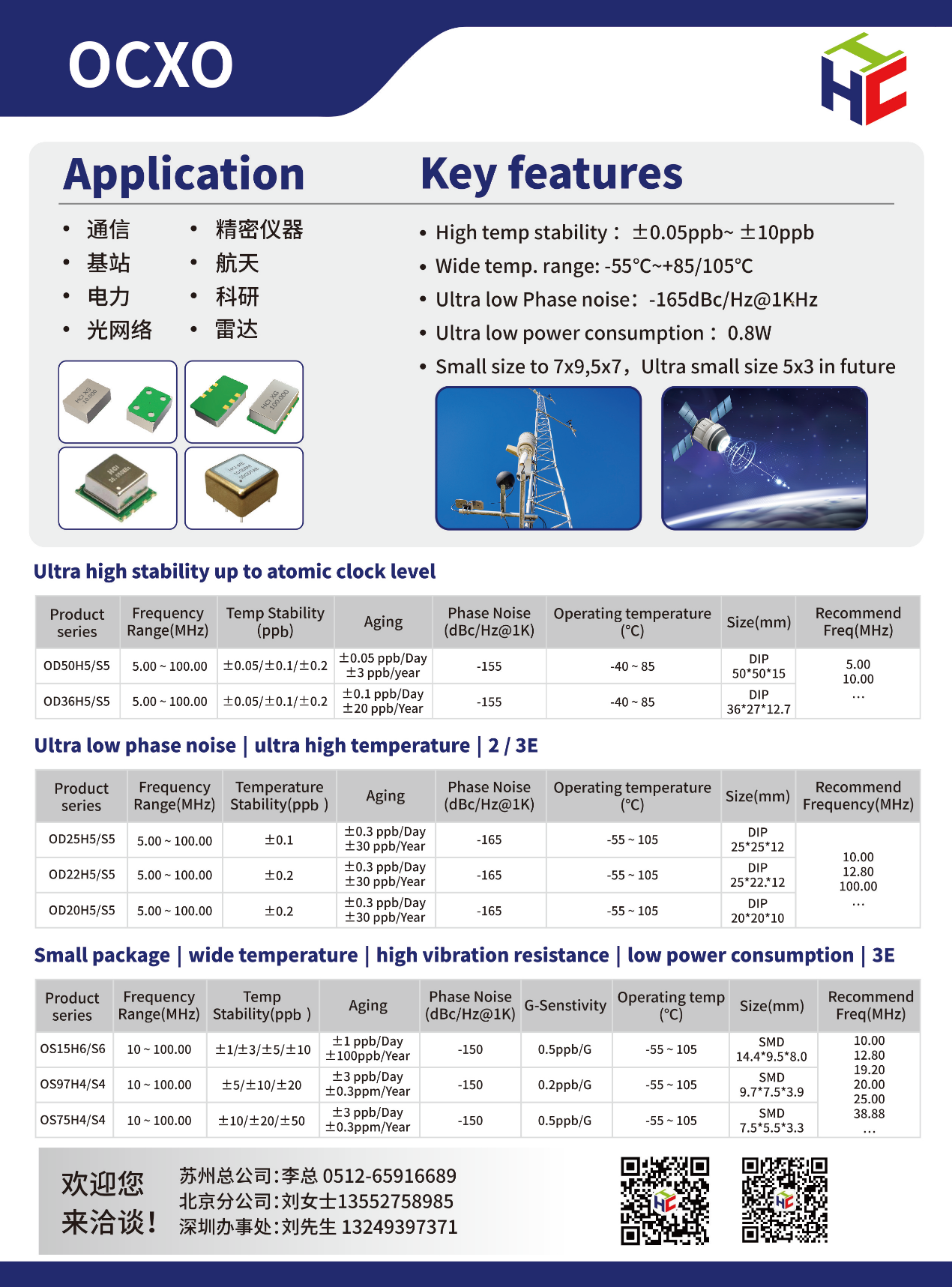

9 Hangchip bietet eine schnelle Lieferung (1~2 Wochen) von

konventionellen Produkten in verschiedenen Gehäusen und thermostatischen Quarzen mit kundenspezifischen Anforderungen.

Bitte kontaktieren Sie den Hangjing Vertrieb oder die technischen Ingenieure für Details!



Zusammenfassung

Quarze mit konstanter Temperatur sind aufgrund ihrer extremen Frequenzstabilität und ihres geringen Phasenrauschens die wichtigste Taktquelle für terrestrische Satellitenempfänger und eignen sich besonders für anspruchsvolle Umgebungen mit hoher Dynamik und niedrigem Signal-Rausch-Verhältnis (SNR). Trotz des Stromverbrauchs und der Größenbeschränkungen bleibt OCXO eine unersetzliche Wahl in kritischen Bereichen wie Navigation, Kommunikation und Fernerkundung.
