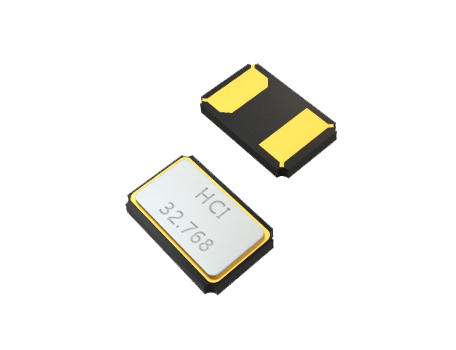

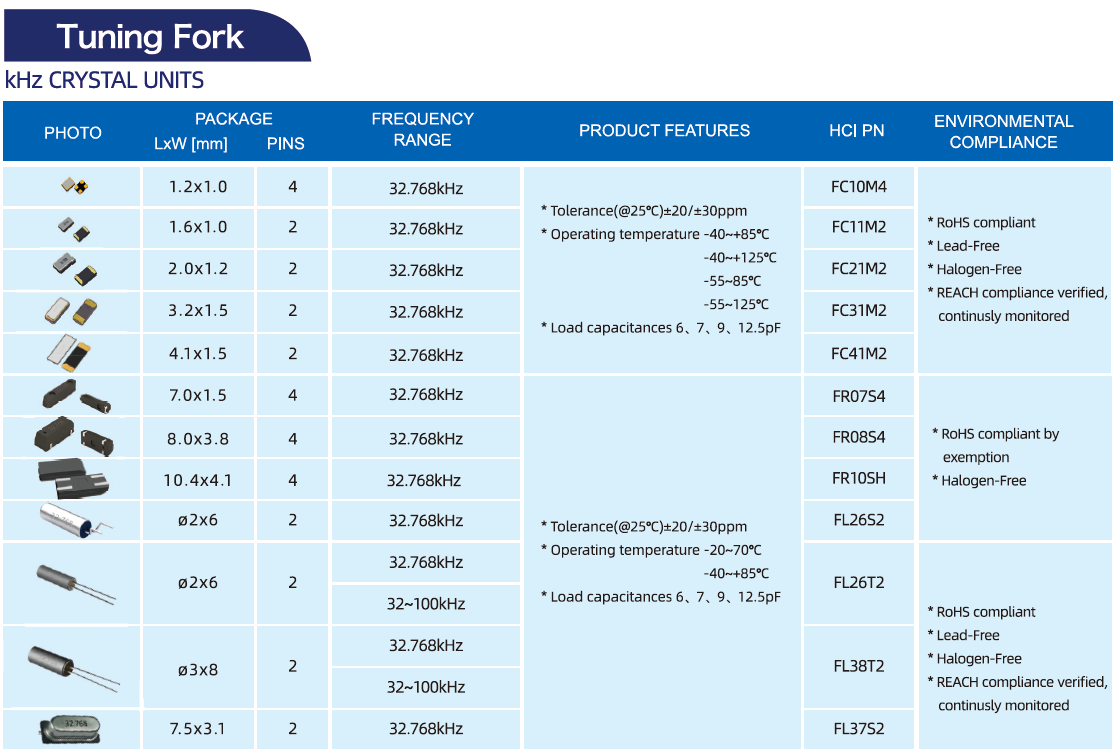

32,768kHz-Quarzanwendung Fallstudie

32,768-kHz-Quarze werden aufgrund ihrer hohen Genauigkeit, ihres geringen Stromverbrauchs und ihrer stabilen Frequenzmerkmale häufig in elektronischen Geräten verwendet, die Zeitreferenzen oder Niederfrequenzuhren benötigen.

Im Folgenden sind einige typische Anwendungsbeispiele aufgeführt:



1. ein Echtzeituhr-Modul (RTC)

Anwendungsszenario:

Zeiterfassung und Synchronisierung elektronischer Geräte, wie Smart Meter, IoT-Geräte, Server-Motherboards, Automobilelektronik usw.

Rolle:

32,768kHz ist die Standardfrequenz des RTC-Moduls, die das zweite Impulssignal direkt ansteuern kann, da es nach der Frequenzteilung (durch 15 Verzweigungsebenen: 215=32768215=32768) genau 1Hz beträgt.

Beispiel:

Smartwatch: Behält die Zeitanzeige im stromsparenden Zustand bei, nur RTC funktioniert, wenn die Haupt-CPU schläft.

Server-Motherboard: Aufzeichnung von Zeitstempeln für Ereignisprotokolle und Aufrechterhaltung der Zeitmessung durch Knopfzellenbatterien auch nach Stromausfall.



2. stromsparendes MCU-System

Anwendungsszenario:

Batteriebetriebene Geräte (z. B. Sensorknoten, drahtlose Fernbedienungen).

Rolle:

dient als langsame Taktquelle für Mikrocontroller (MCUs), um den Stromverbrauch im Standby-Modus zu reduzieren. Beispiel: LSE (Low Speed External Clock) Modus der STM32 Serie MCU.

Beispiel:

Temperatur- und Luftfeuchtigkeitssensor: Wacht alle 10 Minuten auf, um Daten zu sammeln, und verlässt sich auf den 32,768-kHz-Quarz, um das Timing für den Rest der Zeit aufrechtzuerhalten, mit einem Stromverbrauch von nur μA.



3. elektronische Konsumgüter

Anwendungsszenario:

Mobiltelefone, Tablet-PCs, Digitalkameras, usw.

Rolle:

bietet eine Hilfsuhr für das Hauptsystem, um sicherzustellen, dass die grundlegende Zeitfunktion auch dann erhalten bleibt, wenn der Hauptquarz ausgeschaltet wird.

Beispiel:

Smartphone: Die Uhrzeit kann auch nach dem Ausschalten des Telefons gespeichert werden, ohne dass sie beim Einschalten des Telefons neu eingestellt werden muss.



4 Kfz-Elektronik

Anwendungsszenario:

Infotainmentsystem im Fahrzeug, Armaturenbrett, ECU (Motorsteuergerät).

Rolle:

Zeitreferenz für Ereignisaufzeichnung, Fehlersuche oder Hilfsuhr für CAN-Bus-Kommunikation.

Beispiel:

Kfz-Rekorder: genaue Aufzeichnung des genauen Unfallzeitpunkts (Fehler ± 20ppm oder weniger).



5. medizinische Geräte

Anwendungsszenario:

Tragbare medizinische Geräte (wie Blutzuckermessgeräte, Herzmonitore).

Rolle:

Sicherstellen, dass das Gerät auch im Energiesparmodus regelmäßig Daten erfassen oder Alarme auslösen kann.

Beispiel:

Herzschrittmacher: ist auf die Stabilität des 32,768-kHz-Quarzes angewiesen, um die Genauigkeit des Pulsintervalls zu gewährleisten.



6. industrielle Steuerung

Anwendungsszenario:

PLC (Programmable Logic Controller), industrielle Sensoren.

Rolle:

Synchronisierung der Zeitsteuerung mehrerer Geräte oder Aufzeichnung von Betriebsprotokollen.

Beispiel:

Automatisierte Produktionslinie: Mehrere Sensoren werden durch den 32,768-kHz-Taktgeber synchronisiert, um den Zeitpunkt des Daten-Uploads zu bestimmen.



7. Vorsichtsmaßnahmen für das Design

Anpassung der Lastkapazität: die externe Kapazität (normalerweise 6~12pF) sollte entsprechend der Spezifikation des Quarzes angepasst werden, da es sonst zu Frequenzverschiebungen kommen kann.

PCB-Layout: Quarz so nah wie möglich am IC, kurze Ausrichtung und Vermeidung von Hochfrequenzsignalstörungen.

Temperatureffekte: Wenn Sie in einem weiten Temperaturbereich arbeiten müssen (-40℃~85℃), wählen Sie einen hochpräzisen Quarz (z.B. ±5ppm).



8. häufige Probleme

Nicht schwingen: Dies kann auf eine Fehlanpassung der Kondensatoren, eine Beschädigung des Quarzes oder eine Verunreinigung der Leiterplatte zurückzuführen sein.

Frequenzabweichung: Überprüfen Sie die Lastkapazität oder die Quarzalterung.



Durch den sinnvollen Einsatz eines 32,768kHz-Quarzes können die Zuverlässigkeit und die Energieeffizienz des Geräts erheblich verbessert werden.
