Anwendung von Kristallfiltern in der Kommunikationstechnik

Zusammenfassung
Kristallfilter spielen aufgrund ihrer hohen Selektivität, exzellenten Stabilität und geringen Einfügedämpfung eine unverzichtbare Rolle in modernen Kommunikationssystemen. Dieser Beitrag erläutert Funktionsprinzipien und Strukturmerkmale von Kristallfiltern, analysiert deren typische Anwendungen in Funksystemen, Rundfunktechnik und Radarsubsystemen und diskutiert Entwicklungstrends sowie Herausforderungen.

1. Einleitung
   In elektronischen Kommunikationssystemen sind Filter essentielle Komponenten zur Frequenzbandselektion und Unterdrückung von Störsignalen. Mit zunehmender Spektrumsknappheit steigen die Anforderungen an Filterleistungen.

2. Funktionsprinzip und Merkmale

Funktionsweise
Kristallfilter nutzen den piezoelektrischen Effekt und mechanische Resonanzeigenschaften von Quarzkristallen zur Frequenzselektion. Quarz zeigt extrem hohe Resonanzantworten bei spezifischen Frequenzen, wodurch präzise Bandpass-/Bandsperrfilter realisiert werden.

Kernmerkmale
• Hohe Güte (Q): 10⁴~10⁶ (übertrifft LC-Schaltungen)
• Höchste Selektivität: Effektive Filterung in ulterschmalen Bandbreiten
• Frequenzstabilität: Geringe Temperatur-/Zeitdrift
• Kompaktheit & Zuverlässigkeit: Ideal für Embedded Systems und HDI-Leiterplatten

3. Anwendungen von Kristallfiltern in der Kommunikationstechnik
Funksysteme
In Funkempfängern und -sendern werden Kristallfilter häufig in der Zwischenfrequenzstufe (z.B. 10,7 MHz) zur Signalfilterung eingesetzt. Typische Anwendungen umfassen:
• Einseitenbandmodulation (SSB): Unterdrückung von Spiegelfrequenzen und Störsignalen
• Amateurfunk: Präzise Kanalauswahl zur Empfindlichkeitssteigerung
• Mobilfunk: ZF-Empfangsmodule in GSM-, CDMA- und ähnlichen Systemen

Satelliten- und Radarkommunikation
In Radar- und Satelliten-Bodenstationssystemen kommen Kristallfilter in Frontend-Filtermodulen von Empfangskanälen zum Einsatz, insbesondere in ZF-Filtersystemen und Impulskompressionssystemen zur Störunterdrückung und Erhöhung der Auflösung.

Rundfunk und Fernsehen
In AM- und Kurzwellen-Rundfunkempfängern werden Kristallfilter in ZF-Verstärkerstufen verwendet, um präzise Kanalabstandserkennung, Nachbarkanalunterdrückung und verbesserte Klangklarheit zu gewährleisten.

Militärkommunikation
Aufgrund ihrer überlegenen Umgebungsanpassungsfähigkeit und Stabilität finden Kristallfilter breite Anwendung in taktischen Funkgeräten, verschlüsselten Kommunikationssystemen und Lenksystemen, die hohe Geheimhaltungs- und Zuverlässigkeitsanforderungen erfüllen.

4. Typische Kristallfilter-Frequenzen
Häufige Arbeitsfrequenzen von Kristallfiltern in Kommunikationssystemen:

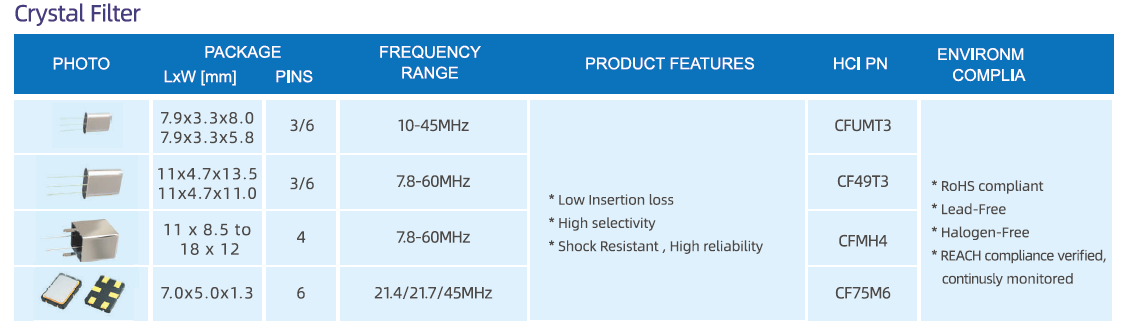

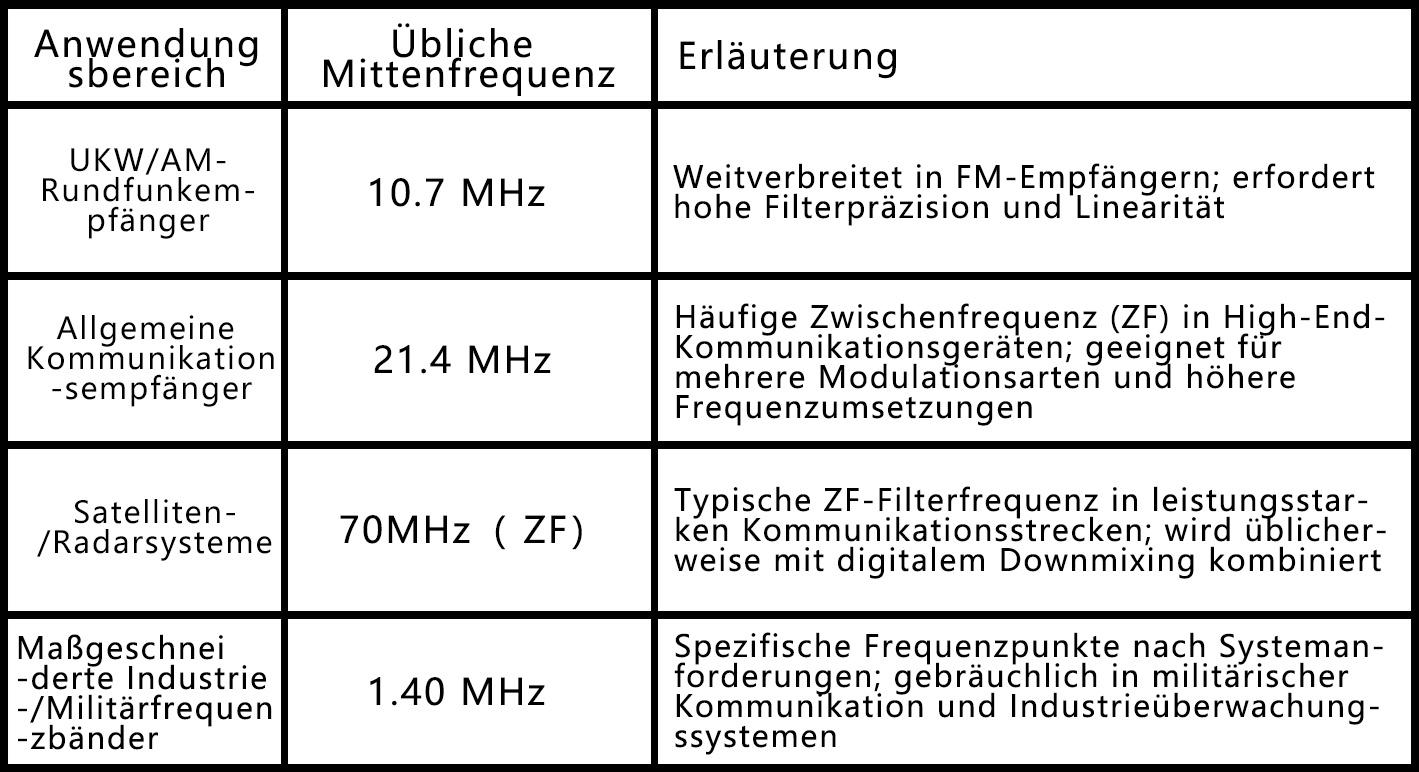

※Typische Kristallfilter-Frequenzen:

5. Schlussfolgerung
   Kristallfilter nehmen aufgrund ihrer hervorragenden Leistung, insbesondere bei der Verarbeitung von Mittelbandsignalen, eine bedeutende Position in der Kommunikationstechnik ein. Obwohl neue Technologien ihre Anwendungsbereiche in höheren Frequenzbändern teilweise ersetzen könnten, behalten sie unersetzliche Vorteile in präzisen Kommunikations- und hochzuverlässigen Systemen. Durch Materialverbesserungen, Miniaturisierung der Gehäuse und Integration von Schaltungstechnologien werden Kristallfilter weiterhin eine Schlüsselrolle in Kommunikationssystemen spielen.
