Unsichtbare Champions, die die Zukunft antreiben! Präzisionsquarzoszillatoren: Der "Puls-Kalibrator" für 5G-Smart-Light-Poles

I. Der Zusammenhang zwischen 5G-Smart-Light-Poles und Quarzoszillatoren

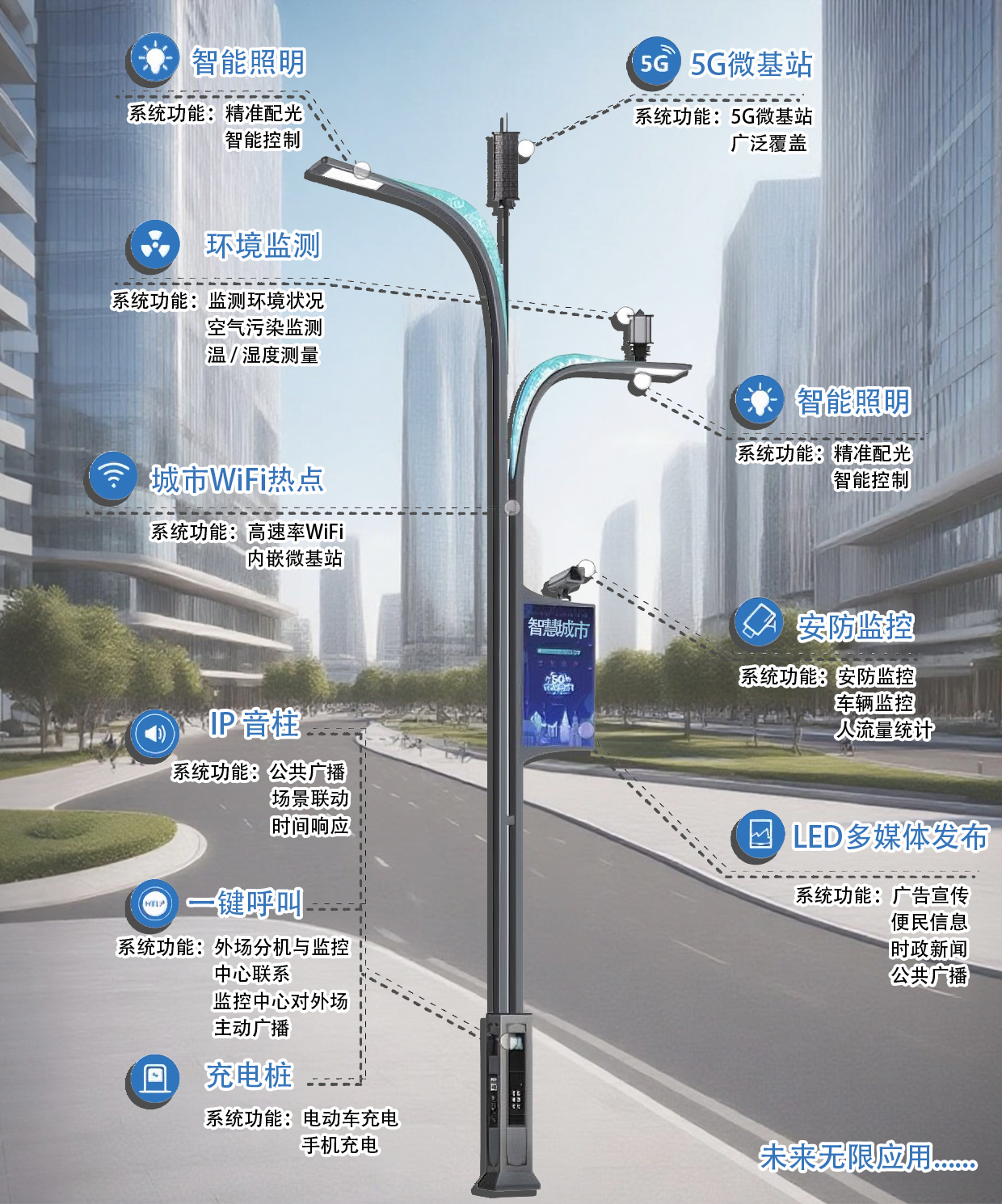

Die Skyline der Städte wird neu gestaltet. Scheinbar gewöhnliche Straßenlaternenmasten entwickeln sich zu multifunktionalen 5G-Smart-Light-Poles – unverzichtbare neuronale Endpunkte für Smart Cities. Diese Masten integrieren 5G-Kommunikation, intelligente Beleuchtung, Umweltüberwachung, Sicherheitsüberwachung, Informationsanzeige und mehr.

Hinter diesen komplexen und anspruchsvollen Systemen steht jedoch eine Kernanforderung: Stabilität, Präzision und Zuverlässigkeit. Das nahtlose Zusammenspiel jedes Funktionsmoduls, die Echtzeitübertragung jedes Datenpakets und die präzise Ausführung jedes Befehls hängen von einer unscheinbaren, aber lebenswichtigen Kernkomponente ab: dem hochpräzisen Quarzoszillator, allgemein als "Oszillator" oder "XO" bekannt.



II. Funktionen auf 5G-Smart-Light-Poles, die Quarzoszillatoren nutzen

1.Kommunikationsfunktionen: 5G/4G-Netzabdeckung

"Taktreferenz” für die 5G-Kommunikation: 5G-Netze erfordern eine extrem hohe Zeitsynchronisationsgenauigkeit (Nanosekundenbereich). Die auf Lichtmasten montierten 5G-Micro-Basisstationen/AAU-Einheiten benötigen hochstabile Oszillatoren mit niedrigem Phasenrauschen, um stabile Taktsignale bereitzustellen. Dies gewährleistet eine hochgeschwindigkeits-, niedriglatenz-Datenübertragung und nahtloses Handover und bildet die Grundlage für eine stabile 5G-Signalabdeckung.



Kerngeräte: 5G-Micro-Basisstationen, 4G-RF-Einheiten



Verwendete Oszillatoren: Temperaturkompensierte Quarzoszillatoren (TCXO)

Häufige Frequenzen: 10-40 MHz

Genauigkeit: ±1 ppm (-40 °C bis +85 °C)

Stromverbrauch: Betriebsstrom ≤ 5 mA, Standby-Strom ≤ 2 µA

Empfohlene Gehäuse: 5032, 3225, 2016



Produktvorteile:

Hohe Synchronisationspräzision: Erfüllt die Nanosekunden-Synchronisationsanforderungen (IEEE 1588v2/PTP-Protokoll) von 5G-Micro-Basisstationen und gewährleistet die Zeitkonsistenz für den Datentransfer zwischen Masten.

Niedrige Leistungsaufnahme: Extrem niedriger Strom im Standby-Modus, ideal für solarbetriebene intelligente Masten, verlängert die Betriebszeit der Geräte.

Miniaturisierung: Kompakte Gehäuse sparen Leiterplattenplatz und erleichtern die Integration in die beengten Räume innerhalb von Lichtmasten.



2.Sensorfunktionen: Umweltüberwachung & Sicherheit

Der "synchronisierte Takt" des IoT: Eine Vielzahl von IoT-Geräten – Umweltsensoren, Kameras, LED-Displays – sind in einem einzigen Mast integriert. Hochpräzise, energieeffiziente und störungsunanfällige Quarzoszillatoren stellen für diese Geräte eine einheitliche und präzise Zeitbasis bereit. Dies garantiert die Synchronisation von Datenerfassung, -übertragung und -verarbeitung und ermöglicht eine schärfere Wahrnehmung und zeitnahere Entscheidungsfindung.



Kerngeräte: Temperatur-/Feuchtigkeitssensoren, Luftqualitätsdetektoren, intelligente Kameras, Lärmdetektionsmikrofone



Verwendete Oszillatoren: Schwingquarze (Xtal), CMOS-Oszillatoren, Differentialoszillatoren (LVPECL, LVDS), Hochpräzisions-TCXOs

Häufige Frequenzen: 32,768 kHz, 11,0592 MHz, 50 MHz, 200 MHz

Empfohlene Gehäuse: 3215, 3225, 5032



Produktvorteile:

Niedriger Stromverbrauch: Sensoren sind oft auf Solarenergie angewiesen; Oszillatoren müssen µA-Standby-Ströme und dynamische Leistungsverwaltung unterstützen, um einen langfristigen Offline-Betrieb zu gewährleisten.

Hohe Störfestigkeit: Differenzielle Ausgänge (z. B. LVDS) oder metallgeschirmte Gehäuse minimieren die Auswirkungen elektromagnetischer Störungen (EMI) auf die ADC-Wandlung von Sensoren.

Schneller Start & Stabilität: Erreicht stabilen Betrieb innerhalb von 5 ms, stellt sicher, dass Kameras nach Stromwiederherstellung schnell wieder betriebsbereit sind.





3.Interaktive Funktionen: Informationsanzeige & Notdienste

Das "Metronom" für die visuelle Interaktion, Der "Anti-Shake-Schalter" für Lebensadern: Innerhalb der interaktiven Funktionen von 5G-Smart-Light-Poles dienen Quarzoszillatoren als Kernkomponenten für die Zeitsteuerung. Sie beeinflussen direkt die Echtzeit-Reaktionsfähigkeit, die Flüssigkeit und die Zuverlässigkeit des Benutzerinteraktionserlebnisses.



Kerngeräte: LED-Informationsanzeigen, Notruftaster



Verwendete Oszillatoren: Schwingquarze (Xtal), Differentialoszillatoren (LVPECL/LVDS-Ausgang), TCXOs

Häufige Frequenzen: 32,768 kHz, 10 MHz, 26 MHz, 75 MHz, 100 MHz, 125 MHz

Empfohlene Gehäuse: 3215, 3225, 5032



Produktvorteile:

Hohe Stabilität: Differenzielle Signalübertragung unterdrückt Gleichtaktrauschen und reduziert Signalabschwächung über lange Leitungen (z. B. Displaymodul zur Hauptplatine). Gewährleistet Zeitpräzision für die Übertragung von hochauflösenden Bilddaten und verhindert Ruckeln oder Bildzerreißung.

Stabilität unter weiten Bedingungen: Unterstützt Betrieb bei erweiterten Temperaturbereichen; robustes Design widersteht thermischer Drift in Hochtemperaturumgebungen, verhindert Helligkeits-/Farbabweichungen von LED-Pixeln.

Schnelle Reaktion & lange Lebensdauer: Startzeit ≤ 5 ms stellt sicher, dass Notrufmodule bei Aktivierung schnell Kommunikationsverbindungen aufbauen; Jährliche Alterungsrate ≤ ±3 ppm reduziert die Wartungshäufigkeit.



4.Steuerungsfunktionen: Intelligente Beleuchtung & Energiemanagement

Der "Präzisionsstimmer" für Lichtumgebungen, Der "Effizienzwächter" für die Energieumwandlung: In den Steuerungsfunktionen von 5G-Smart-Light-Poles sind Quarzoszillatoren die Kernermöglicher für präzise Zeitsteuerung, effizientes Energiemanagement und stabilen Systembetrieb.



Kerngeräte: Intelligente Dimming-Module, Photovoltaik (PV)-Energiespeichersysteme



Verwendete Oszillatoren: Differentialoszillatoren (LVPECL-Ausgang)

Häufige Frequenzen: 25-100 MHz

Empfohlene Gehäuse: 3225, 5032



Produktvorteile:

Hohe Genauigkeit: Intelligente Masten erfordern eine präzise Steuerung der Lichthelligkeit und Schaltzeiten. Hochpräzise Oszillatoren gewährleisten Dimming-Genauigkeit und -Stabilität und verhindern Probleme wie ungleichmäßige Helligkeit oder Flackern. Sie stellen auch den hochpräzisen Takt bereit, der für die genaue Datenübertragung und Synchronisation mit dem 5G-Netz erforderlich ist.

Hohe Stabilität: Im Freien installiert, sind Smart Poles Temperaturschwankungen, Feuchtigkeit, Vibrationen und anderen rauen Bedingungen ausgesetzt. Oszillatoren müssen die Frequenzstabilität über diese verschiedenen Umweltfaktoren hinweg aufrechterhalten, um die Zuverlässigkeit der Dimming-Module zu gewährleisten (z. B. Verhinderung von steuerungsverlust durch Frequenzdrift bei hohen Temperaturen).

Kleines Bauform: Der Platz innerhalb intelligenter Masten ist typischerweise begrenzt, insbesondere bei Masten, die mehrere Funktionen integrieren. Kompakte Oszillatorengehäuse ermöglichen ein besseres Layout und eine einfachere Installation, minimieren den Platzbedarf und vereinfachen Design/Produktion.



5.Erweiterte Funktionen: V2X & Edge Computing

Die "Lebensader" für Millisekunden-Reaktion, Der "Echtzeitfilter" für Datenfluten: Innerhalb der Vehicle-to-Everything (V2X)- und Edge-Computing-Systeme von 5G-Smart-Light-Poles sind Quarzoszillatoren die grundlegende Kernkomponente, die hochpräzise raumzeitliche Synchronisation und Niedriglatenz-Datenverarbeitung ermöglicht – mit direkter Auswirkung auf die Verkehrssicherheit und -effizienz.



Kerngeräte: Roadside Units (RSUs), Edge-Computing-Gateways



Verwendete Oszillatoren: Differentialoszillatoren (LVDS-, HCSL-Ausgang)

Häufige Frequenzen: 156,250 MHz

Empfohlene Gehäuse: 3225, 5032



Produktvorteile:

Hohe Genauigkeit & Stabilität: RSUs und Edge-Gateways benötigen eine genaue Datenübertragung, -verarbeitung und -synchronisation. Hochpräzise Oszillatoren gewährleisten die Genauigkeit des Taktsignals und verhindern Datenfehler und Verzögerungen durch Frequenzabweichung. Stabilität unter variierenden Umweltbedingungen (Temperatur, Feuchtigkeit) ist entscheidend für einen zuverlässigen Betrieb.

Kleines Bauform: Der interne Platz in RSUs und Edge-Gateways ist typischerweise kompakt, insbesondere bei multifunktionalen Smart Poles. Miniaturisierte Oszillatorengehäuse erleichtern das Leiterplattenlayout und die Installation, sparen Platz und vereinfachen das Produktdesign/die -fertigung.

Niedriger Stromverbrauch: Um den Gesamtenergieverbrauch der Masten, die Betriebskosten zu senken und erneuerbare Energiequellen (z. B. Solar) zu unterstützen, müssen Oszillatoren einen niedrigen Stromverbrauch aufweisen.

Weiter Temperaturarbeitsbereich: Als Außengeräte unterliegen Smart Poles großen klimatischen Temperaturschwankungen. Oszillatoren benötigen einen weiten Temperaturbereich (-40 °C bis +85 °C oder weiter), um eine stabile Leistung aufrechtzuerhalten.

Schnelle Reaktionsfähigkeit: Für Szenarien, die eine schnelle Reaktion auf Signale/Befehle erfordern, müssen Oszillatoren schnell starten und stabile Taktsignale liefern, um eine zeitnahe Datenverarbeitung/-übertragung durch RSUs und Edge-Gateways sicherzustellen.



III. Warum sind Smart Light Poles besonders auf Hochleistungsquarzoszillatoren angewiesen?

1.Harte Umgebungsbedingungen: Extreme Außentemperaturen (-30 °C bis +70 °C), Feuchtigkeit, Blitzeinschläge, Vibrationen.

2.Systemkomplexität: 15+ Geräte, die eine synchronisierte Zeitsteuerung benötigen; Taktversatz > 1 µs kann zu Datenkorruption führen.

3.5G-Hochfrequenz-Herausforderungen: Millimeterwellen (mmWave) sind extrem empfindlich gegenüber Phasenrauschen; minderwertige Oszillatoren verschlechtern direkt das Signal-Rausch-Verhältnis (SNR).



IV. Fazit

Obwohl klein, sind Quarzoszillatoren die unsichtbaren Säulen, die den 24/7 zuverlässigen Betrieb von Smart-Light-Pole-Systemen im Wert von Zehntausenden von Dollar sicherstellen. Bei der Auswahl von Oszillatoren muss ein besonderes Augenmerk auf drei Schlüsselleistungsindikatoren gelegt werden: Frequenzstabilität, Temperaturkoeffizient (Tempco) und Alterungsrate. Die Vernachlässigung dieser Risiken kann "smarte" Systeme aufgrund von Taktfehlern in dysfunktionale verwandeln.
